Каталог запасных частей к технике: СМД 60...-73 (1998 г. Москва) (1998). Насос топливоподкачивающий СМД-60, -62, -64, -66, -72
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

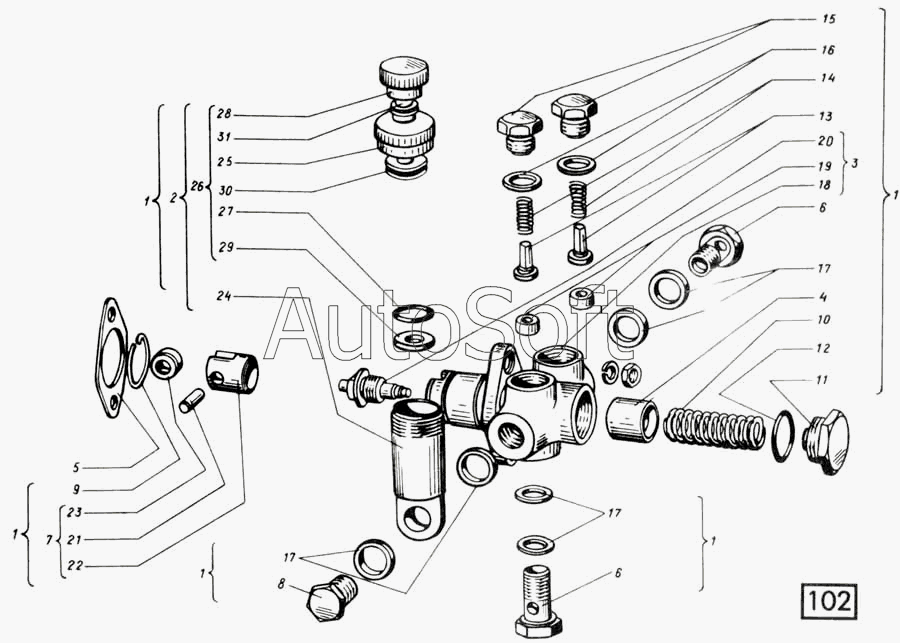

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Насос топливоподкачивающий | |
| 2 | 2***2 | Насос ручной прокачки | |
| 3 | 2***0 | Корпус | |
| 4 | 2***1 | Поршень | |
| 5 | 2***9 | Прокладка | |
| 6 | 2***2 | Болт | |
| 7 | 2***0 | Толкатель поршня | |
| 8 | 2***3 | Болт | |
| 9 | 2***5 | Кольцо стопорное | |
| 10 | 2***6 | Пружина поршня | |
| 11 | 2***1 | Пробка пружины | |
| 12 | 2***1 | Кольцо уплотнительное | |
| 13 | 2***2 | Клапан | |
| 14 | 2***7 | Пружина клапана | |
| 15 | 2***1 | Пробка клапана | |
| 16 | 2***1 | Прокладка | |
| 17 | 2***1 | Прокладка | |
| 18 | 2***4 | Корпус топливоподкачивающего насоса | |
| 19 | 2***5 | Седло клапана | |
| 20 | 2***0 | Втулка штока | |
| 21 | 2***4 | Ось толкателя | |
| 22 | 2***6 | Толкатель поршня | |
| 23 | 2***8 | Ролик толкателя | |
| 24 | 2***6 | Цилиндр | |
| 25 | 2***8 | Крышка | |
| 26 | 2***1 | Рукоятка | |
| 27 | 2***1 | Кольцо уплотнительное | |
| 28 | 2***1 | Рукоятка | |
| 29 | 2***1 | Кольцо уплотнительное | |
| 30 | 2***0 | Поршень | |
| 31 | 2***0 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
