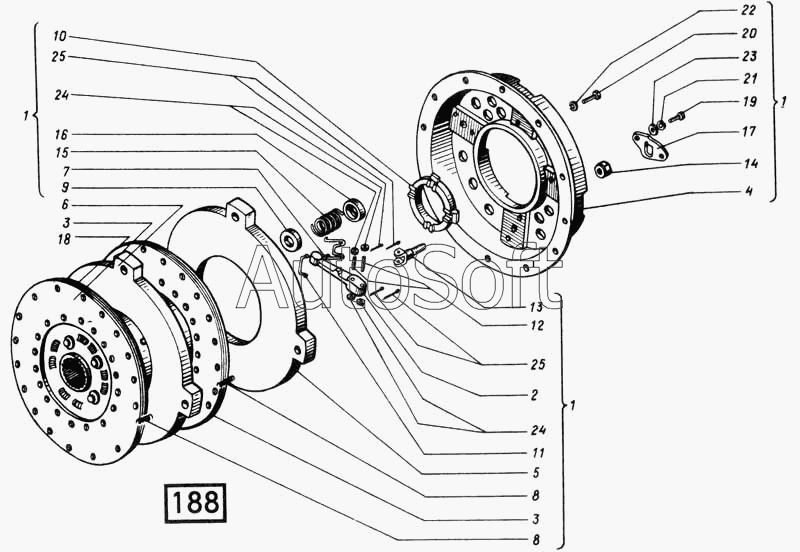

Каталог запасных частей к технике: СМД 60...-73 (1998 г. Москва) (1998). Муфта сцепления. Кожух с дисками СМД-60, -62, -64, -66, -72
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-21.001.00 | 6***0 | Диск ведомый | |
| 1 | 1***А | Кожух муфты | |
| 2 | 1***А | Рычаг отжима | |
| 3 | 1***2 | Диск ведомый | |
| 4 | 1***А | Кожух | |
| 5 | 1***3 | Диск нажимной | |
| 6 | 1***4 | Диск промежуточный | |
| 7 | 1***0 | Пружина | |
| 8 | 1***1 | Пружина | |
| 9 | 1***9 | Стакан предохранительный | |
| 10 | 1***А | Кольцо отжимных рычагов | |
| 11 | 1***2 | Скоба | |
| 12 | 1***1 | Палец | |
| 13 | 1***8 | Вилка | |
| 14 | 1***9 | Гайка регулировочная | |
| 15 | 1***1 | Пружина | |
| 16 | 1***3 | Стакан пружины | |
| 17 | 1***1 | Пружина стопорная | |
| 18 | 0***А | Накладка ведомого диска | |
| 19 | М***8 | Болт | |
| 20 | М***8 | Болт | |
| 21 | 8***5 | Шайба | |
| 22 | 1***5 | Шайба | |
| 23 | 8***5 | Шайба | |
| 24 | 1***5 | Шайба | |
| 25 | 3***5 | Шплинт |
