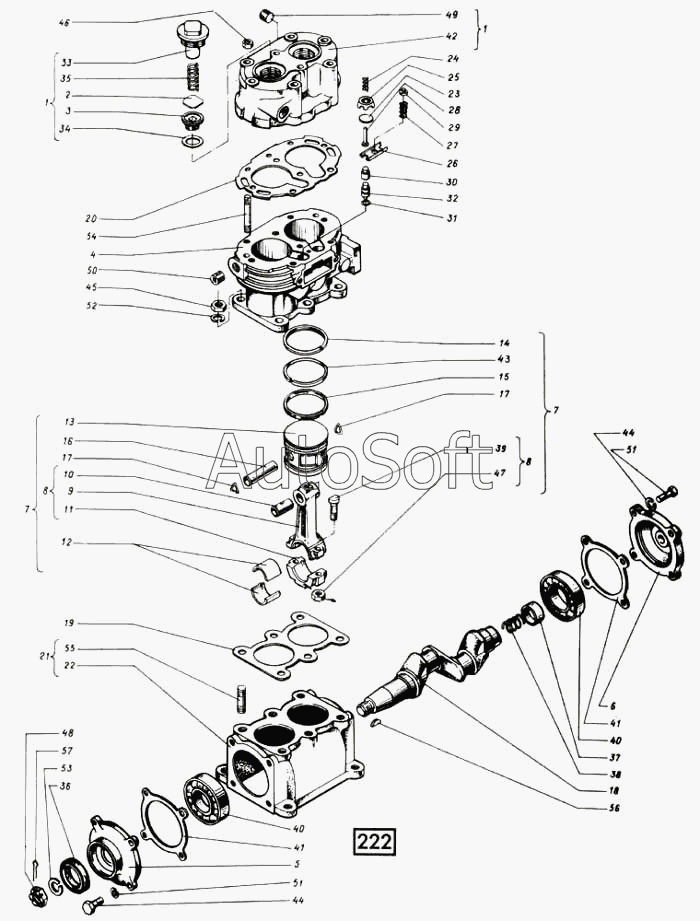

Каталог запасных частей к технике: СМД 60...-73 (1998 г. Москва) (1998). Головка компрессора с клапанным механизмом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509055 | 1***5 | Прокладка | |
| 1 | 1***9 | Головка компрессора с клапанным механизмом | |
| 2 | 1***0 | Клапан нагнетательный | |
| 3 | 1***А | Седло нагнетательного клапана | |
| 4 | 1***8 | Блок цилиндров | |
| 5 | 1***А | Крышка подшипника | |
| 6 | 1***Б | Крышка подшипника задняя | |
| 7 | 1***2 | Шатун с поршнем | |
| 8 | 1***А | Шатун с крышкой | |
| 9 | 1***Б | Шатун | |
| 10 | 1***4 | Втулка | |
| 11 | 1***Б | Крышка шатуна | |
| 12 | 1***2 | Вкладыш шатуна | |
| 13 | 1***2 | Поршень компрессора | |
| 14 | 1***4 | Кольцо поршня компрессионное | |
| 15 | 1***6 | Кольцо маслосъемное | |
| 16 | 1***0 | Палец поршневой | |
| 17 | 1***2 | Кольцо стопорное | |
| 18 | 1***А | Вал коленчатый | |
| 19 | 1***8 | Прокладка | |
| 20 | 1***А | Прокладка головки | |
| 21 | 1***Б | Картер компрессора | |
| 22 | 1***Б | Картер компрессора | |
| 23 | 1***6 | Клапан впускной | |
| 24 | 1***8 | Пружина впускного клапана | |
| 25 | 1***3 | Направляющая впускного клапана | |
| 26 | 1***2 | Коромысло впускного клапана | |
| 27 | 1***А | Пружина коромысла | |
| 28 | 1***Б | Шток впускного клапана | |
| 29 | 1***5 | Направляющая пружины | |
| 30 | 1***6 | Гнездо штока впускного клапана | |
| 31 | 1***А | Кольцо уплотнительное | |
| 32 | 1***2 | Плунжер | |
| 33 | 1***4 | Пробка нагнетательного клапана | |
| 34 | 1***5 | Прокладка | |
| 35 | 1***8 | Пружина | |
| 36 | 1***) | Манжета | |
| 37 | 1***1 | Уплотнитель | |
| 38 | 1***3 | Пружина уплотнителя | |
| 39 | 1***0 | Болт крышки шатуна | |
| 40 | 1***3 | Подшипник 207 | |
| 41 | 1***3 | Прокладка | |
| 42 | 1***0 | Головка компрессора | |
| 43 | 1***5 | Кольцо скребковое | |
| 44 | М***6 | Болт | |
| 45 | 3***) | Гайка | |
| 46 | 2***) | Гайка | |
| 47 | 3***0 | Гайка | |
| 48 | 2***) | Гайка | |
| 49 | К***" | Пробка | |
| 50 | 2***) | Пробка | |
| 51 | 2***) | Шайба | |
| 52 | 2***) | Шайба | |
| 53 | 2***) | Шайба | |
| 54 | 4***) | Шпилька | |
| 55 | 3***9 | Шпилька | |
| 56 | 5***5 | Шпонка сегментная | |
| 57 | 2***) | Шплинт |
