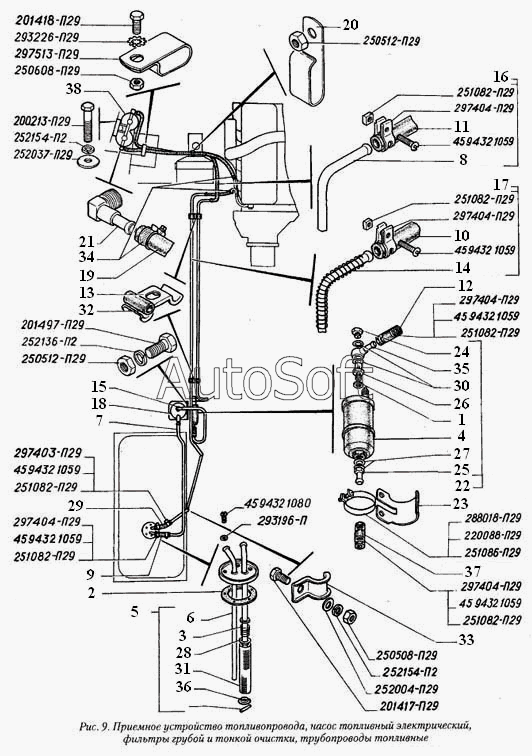

Каталог запасных частей к технике: ГАЗ-560 (2004). Приемное устройство топливопровода, насос топливный электрический, фильтры грубой и тонкой очистки, трубопроводы топливные
45 9432 1080
32
33
34
35
36
37
38
201417-П29
252004-П
250508-П29
251086-П29
220088-П29
288018-П29
293196-П
31
297404-П29
297404-П29
297404-П29
297404-П29
297404-П29
251082-П29
251082-П29
251082-П29
251082-П29
251082-П29
251082-П29
45 9432 1059
45 9432 1059
45 9432 1059
45 9432 1059
45 9432 1059
45 9432 1059
297403-П29
250512-П29
250512-П29
252136-П2
201497-П29
252037-П29
252154-П2
252154-П2
200213-П29
250608-П29
297513-П29
293226-П29
201418-П29
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200213-П29 | 2***9 | Болт М6-6gх35 | |
| 201417-П29 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 201497-П29 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 220088-П29 | 2***9 | Винт М5-6gх35 | |
| 250508-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 250512-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250608-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 251082-П29 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 251086-П29 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 252004-П | 2***П | Шайба 6 | |
| 252037-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 288018-П29 | 2***9 | Хомут 58 | |
| 293196-П | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 293226-П29 | 2***9 | Шайба 6,5 | |
| 297403-П29 | 2***9 | Хомут 14 | |
| 297404-П29 | 2***9 | Хомут 16 | |
| 297513-П29 | 2***9 | Скоба крепления проводов | |
| 45 9432 1059 | 4***9 | Винт М4-6gх22 | |
| 45 9432 1080 | 4***0 | Винт М5-6gх12 | |
| 1 | 5***7 | Прокладка 10х14 | |
| 2 | 1***2 | Прокладка датчика и фланца | |
| 3 | 2***1 | Пружина | |
| 4 | 2***1 | Насос топливный электрический (330242-1139011ДС) | |
| 5 | 3***2 | Фланец приемного устройства с трубками и фильтром | |
| 6 | 3***6 | Фланец приемного устройства с трубками | |
| 7 | 3***0 | Трубка подачи топлива от бака к фильтру грубой очистки | |
| 8 | 3***5 | Трубка подачи топлива от топливного насоса | |
| 9 | 3***2 | Шланг трубки приемного фланца | |
| 10 | 3***3 | Шланг | |
| 11 | 3***4 | Шланг трубки подачи топлива | |
| 12 | 3***5 | Шланг топливного электронасоса | |
| 13 | 3***6 | Скоба двойная крепления трубки | |
| 14 | 3***2 | Трубка сливная с защитными оболочками | |
| 15 | 3***3 | Трубка от фильтра грубой очистки к топливному насосу | |
| 16 | 3***6 | Трубка подачи топлива со шлангом | |
| 17 | 3***8 | Трубка сливная со шлангом | |
| 18 | 3***0 | Фильтр грубой очистки топлива | |
| 19 | 3***4 | Шланг топливный | |
| 20 | 3***6 | Держатель шлангов | |
| 21 | 3***5 | Штуцер угловой | |
| 22 | 3***0 | Насос топливный электрический в сборе | |
| 23 | 3***3 | Кронштейн топливного насоса | |
| 24 | 3***1 | Пробка | |
| 25 | 3***7 | Штуцер подводящий электронасоса | |
| 26 | 3***9 | Штуцер отводящий электронасоса | |
| 27 | 4***1 | Прокладка | |
| 28 | 4***А | Фланец фильтра | |
| 29 | 5***0 | Шланг резиновый | |
| 30 | 5***3 | Прокладка | |
| 31 | 5***7 | Фильтр приемной трубки | |
| 32 | 6***6 | Трубка защитная крепления трубопроводов | |
| 33 | 6***7 | Скоба | |
| 34 | Т***1 | Хомут 12-18 | |
| 35 | 5***3 | Угольник поворотный | |
| 36 | 4***А | Фланец фильтра | |
| 37 | 3***5 | Шланг топливного электронасоса | |
| 38 | 5***0 | Фильтр тонкой очистки топлива |
