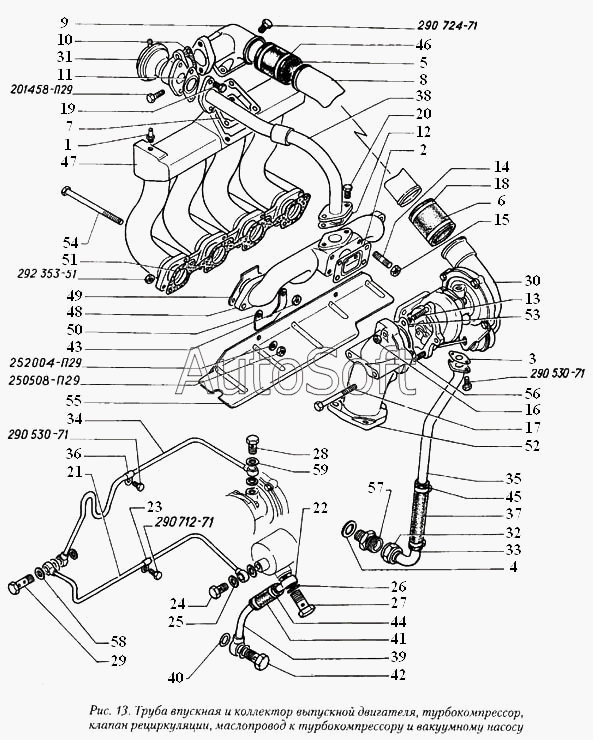

Каталог запасных частей к технике: ГАЗ-560 (2004). Труба впускная и коллектор выпускной двигателя, турбокомпрессор, клапан рециркуляции, маслопровод к турбокомпрессору и вакуумному насосу
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
52
53
54
55
56
57
58
59
290724-71
290712-71
290530-71
290530-71
250508-П29
252004-П29
292353-51
201458-П29
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201458-П29 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 250508-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 290530-71 | 2***1 | Болт М6х16 (3802321/0) | |
| 290712-71 | 2***1 | Болт М6х16 (9000273/0) | |
| 290724-71 | 2***1 | Болт М8х25 (9000271/0) | |
| 292353-51 | 2***1 | Гайка М8 (9000056/0) | |
| 1 | 5***6 | Штуцер шланга датчика (2203376/1) | |
| 2 | 5***0 | Прокладка турбокомпрессора | |
| 3 | 5***8 | Прокладка фланца трубки слива (2203278/0) | |
| 4 | 5***1 | Прокладка | |
| 5 | 5***1 | Шланг нагнетательный (2177624/1) | |
| 6 | 5***1 | Шланг нагнетательный (2177624/1) | |
| 7 | 5***4 | Прокладка нагнетательного патрубка (2203547/0) | |
| 8 | 5***0 | Труба нагнетательная | |
| 9 | 5***2 | Патрубок нагнетательный впускной трубы (2203545/1) | |
| 10 | 5***1 | Прокладка заглушки (2203612/0) | |
| 11 | 5***1 | Прокладка заглушки (2203612/0) | |
| 12 | 5***1 | Прокладка заглушки (2203612/0) | |
| 13 | 5***3 | Шпилька М8х40 | |
| 14 | 5***5 | Шпилька М10х22 | |
| 15 | 5***1 | Гайка М10 | |
| 16 | 5***1 | Гайка М10 | |
| 17 | 5***3 | Болт М8х100 | |
| 18 | Т***1 | Хомут 40-60 | |
| 19 | 5***3 | Болт М8х16 | |
| 20 | 5***3 | Болт М8х16 | |
| 21 | 5***0 | Маслопровод вакуумного насоса (2203567/1) | |
| 22 | 5***6 | Трубка верхняя | |
| 23 | 5***6 | Скоба (2203574/0) | |
| 24 | 5***6 | Болт-штуцер 10 | |
| 25 | 5***7 | Прокладка 10х14 | |
| 26 | 5***9 | Прокладка | |
| 27 | 5***5 | Болт-штуцер | |
| 28 | 5***1 | Болт-штуцер 12 | |
| 29 | 5***3 | Болт-штуцер двойной (2203591/0) | |
| 30 | 2***0 | Турбокомпрессор К04-2072 GАА (560.111801 ОДС) | |
| 31 | 2***0 | Клапан рециркуляции (560.1213010ДС) | |
| 32 | 3***2 | Гайка накидная | |
| 33 | 4***0 | Труба соединительная с ниппелем | |
| 34 | 5***0 | Маслопровод к турбокомпрессору (2203552/0) | |
| 35 | 5***0 | Трубка слива с фланцем | |
| 36 | 5***7 | Скоба (2205232/0) | |
| 37 | 5***0 | Шланг слива масла из турбокомпрессора | |
| 38 | 5***0 | Трубка системы рециркуляции (2203610/1) | |
| 39 | 5***8 | Трубка нижняя | |
| 40 | 5***9 | Прокладка | |
| 41 | 5***1 | Шланг | |
| 42 | 5***5 | Болт-штуцер | |
| 43 | 5***1 | Гайка М8 самостопорящаяся | |
| 44 | Т***1 | Хомут 12-18 | |
| 45 | Т***1 | Хомут | |
| 46 | Т***1 | Хомут 40-60 | |
| 47 | 5***5 | Труба впускная (2203550/0) | |
| 48 | 5***5 | Коллектор выпускной (2203494/0) | |
| 49 | 5***7 | Прокладка коллектора (2174762/2) | |
| 50 | 5***9 | Пластина коллектора (2174048/0) | |
| 51 | 5***0 | Прокладка впускной трубы (2203541/0) | |
| 52 | 5***8 | Патрубок выпускной | |
| 53 | 5***9 | Прокладка выпускного патрубка (2203553/0) | |
| 54 | 5***9 | Болт М8х140 | |
| 55 | 5***0 | Кожух коллектора (2203537/0) | |
| 56 | 5***1 | Шпилька М8х30 | |
| 57 | 5***0 | Штуцер слива | |
| 58 | 5***5 | Прокладка | |
| 59 | 5***5 | Прокладка |
