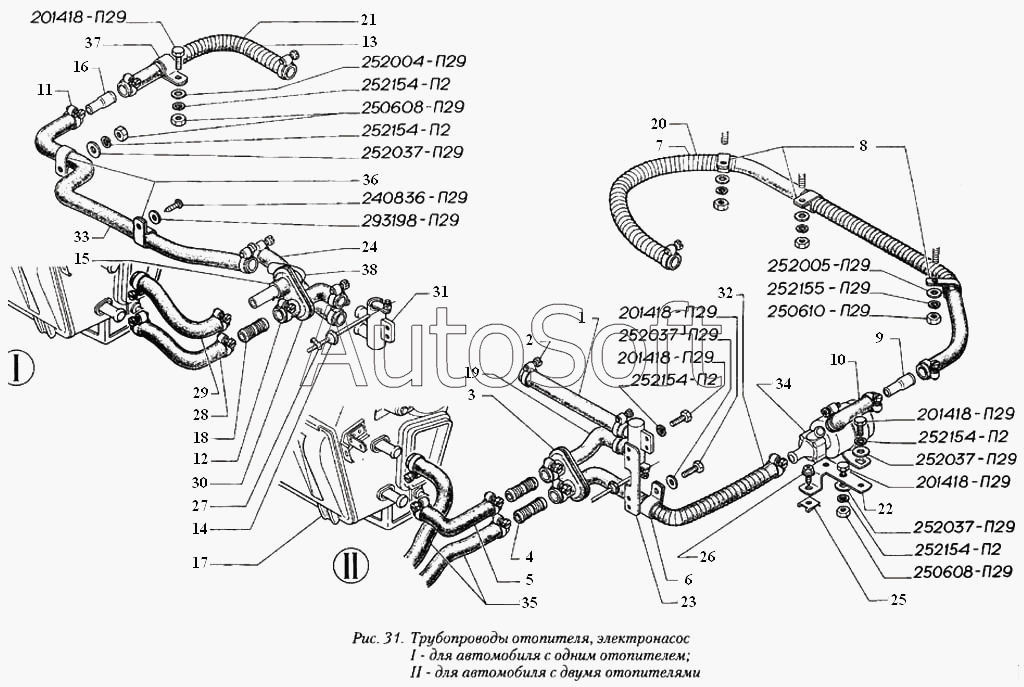

Каталог запасных частей к технике: ГАЗ-560 (2004). Трубопроводы отопителя, электронасос: I - для автомобилей с одним отопителем, II - для автомобиля с двумя отопителями
37
26
27
28
29
30
31
32
33
34
35
36
25
38
293198-П29
240836-П29
252037-П29
252037-П29
252037-П29
252037-П29
250610-П29
252155-П29
252005-П29
250608-П29
250608-П29
252154-П2
252154-П2
252154-П2
252154-П2
252154-П2
252004-П29
201418-П29
201418-П29
201418-П29
201418-П29
201418-П29
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 240836-П29 | 2***9 | Винт 5х12 ОСТ 37.001.188-81 | |
| 250608-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 250610-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252005-П29 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 252037-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П29 | 2***9 | Шайба пружинная 8 | |
| 293198-П29 | 2***9 | Шайба 5 | |
| 1 | 3***6 | Шланг подводящий к крану | |
| 2 | 0***0 | Хомут 20-32 | |
| 3 | 3***6 | Втулка уплотнительная | |
| 4 | 3***0 | Штуцер | |
| 5 | 3***2 | Шланг подводящий к переднему отопителю | |
| 6 | 5***Б | Скоба крепления проводов | |
| 7 | 2***8 | Оболочка защитная | |
| 8 | 5***4 | Скоба | |
| 9 | 3***6 | Патрубок переходный | |
| 10 | 1***0 | Шланг угловой | |
| 11 | 0***0 | Хомут 20-32 | |
| 12 | 1***0 | Шланг угловой | |
| 13 | 2***8 | Оболочка защитная | |
| 14 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 15 | 3***6 | Шланг подводящий от крана к отопителю | |
| 16 | 3***6 | Патрубок переходный | |
| 17 | 3***0 | Отопитель передний | |
| 18 | 3***0 | Штуцер | |
| 19 | 3***2 | Шланг отопителя подводящий | |
| 20 | 3***4 | Шланг сливной в систему охлаждения | |
| 21 | 3***6 | Шланг подводящий к крану | |
| 22 | 3***0 | Кронштейн с гайками | |
| 23 | 3***2 | Кронштейн переходный крана отопителя | |
| 24 | 3***0 | Шланг от двигателя к крану | |
| 25 | 3***6 | Гайка | |
| 26 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 27 | 3***8 | Зажим оболочки | |
| 28 | 3***2 | Шланг подводящий к переднему отопителю | |
| 29 | 3***6 | Шланг отводящий электронасоса (с двигателем семейства ЗМЗ-406) | |
| 30 | 3***6 | Втулка уплотнительная | |
| 31 | 3***0 | Кран отопителя в сборе | |
| 32 | 3***4 | Шланг подводящий к электронасосу | |
| 33 | 3***8 | Шланг отопителя отводящий | |
| 34 | 3***0 | Электронасос (351.3730010) | |
| 35 | 4***7 | Шланг заднего отопителя | |
| 36 | 5***Б | Скоба крепления проводов | |
| 37 | 5***4 | Скоба | |
| 38 | 6***6 | Трубка отводящая отопителя |
