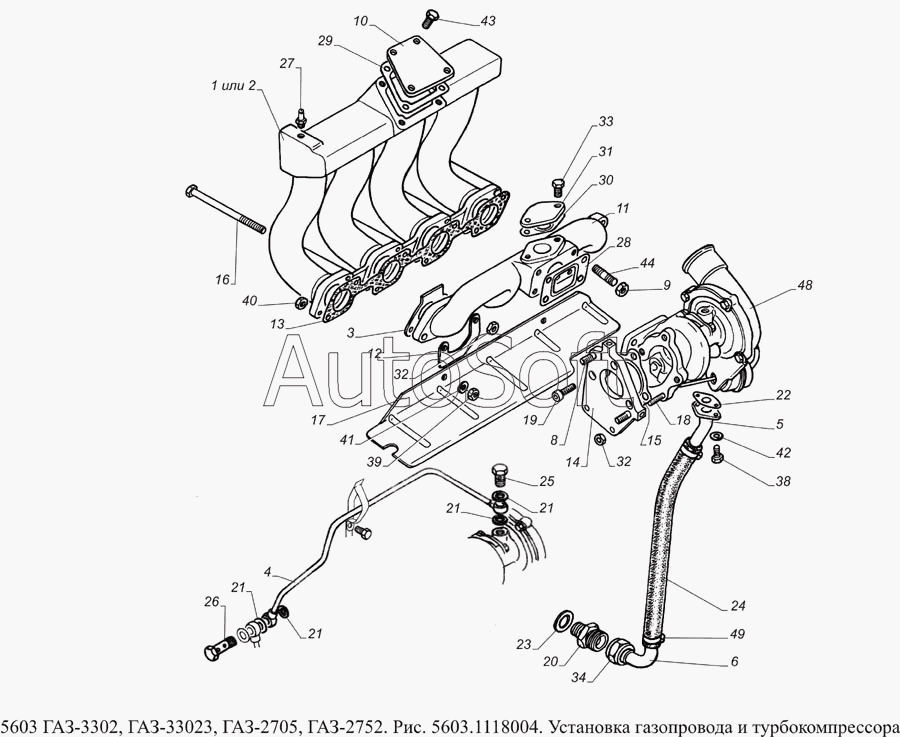

Каталог запасных частей к технике: ГАЗ-5603 (Евро 4) (2009). 5603.1118004 Установка газопровода и турбокомпрессора
34
24
25
26
27
28
29
30
31
32
32
33
23
38
39
40
41
42
43
44
48
49
13
2
3
4
5
6
8
9
10
11
12
1
14
15
16
17
18
19
20
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Труба впускная | |
| 2 | 5***1 | Труба впускная | |
| 3 | 5***7 | Прокладка коллектора (2174762/2) | |
| 4 | 5***0 | Маслопровод | |
| 5 | 5***0 | Трубка слива с фланцем | |
| 6 | 4***0 | Труба соединительная с ниппелем | |
| 8 | 2***5 | Шпилька М10х1-4hх38 | |
| 9 | 2***П | Гайка М10х1 | |
| 10 | 5***6 | Заглушка | |
| 11 | 5***1 | Коллектор выпускной | |
| 12 | 5***9 | Пластина коллектора (2174048/0) | |
| 13 | 5***0 | Прокладка впускной трубы (2203541/0) | |
| 14 | 5***7 | Проставка | |
| 15 | 5***9 | Прокладка выпускного патрубка (2203553/0) | |
| 16 | 5***9 | Болт М8х140 | |
| 17 | 5***0 | Кожух коллектора (2203537/0) | |
| 18 | 5***1 | Шпилька М8х30 | |
| 19 | 5***3 | Болт М8х16 | |
| 20 | 5***0 | Штуцер слива | |
| 21 | 5***5 | Прокладка | |
| 22 | 5***8 | Прокладка фланца трубки слива (2203278/0) | |
| 23 | 5***1 | Прокладка | |
| 24 | 5***0 | Шланг слива масла из турбокомпрессора | |
| 25 | 5***1 | Болт-штуцер 12 | |
| 26 | 5***3 | Болт-штуцер двойной (2203591/0) | |
| 27 | 5***1 | Штуцер | |
| 28 | 5***0 | Прокладка турбокомпрессора | |
| 29 | 5***4 | Прокладка нагнетательного патрубка (2203547/0) | |
| 30 | 5***1 | Прокладка заглушки (2203612/0) | |
| 31 | 5***3 | Заглушка нагнетательного патрубка | |
| 32 | 5***1 | Гайка М8 самостопорящаяся | |
| 33 | 5***3 | Болт М8х16 | |
| 34 | 3***2 | Гайка накидная | |
| 38 | 2***1 | Болт М6х20 (3802331/0) | |
| 39 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 40 | 4***9 | Гайка М6-6Н | |
| 41 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 42 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 43 | 4***9 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | |
| 44 | 2***9 | Шпилька М10х (1-4Н/1,5-сп)х15 крепления пластины для подъема двигателя | |
| 48 | С***3 | Турбокомпрессор С12 | |
| 49 | 4***6 | Хомут 16-27 |
