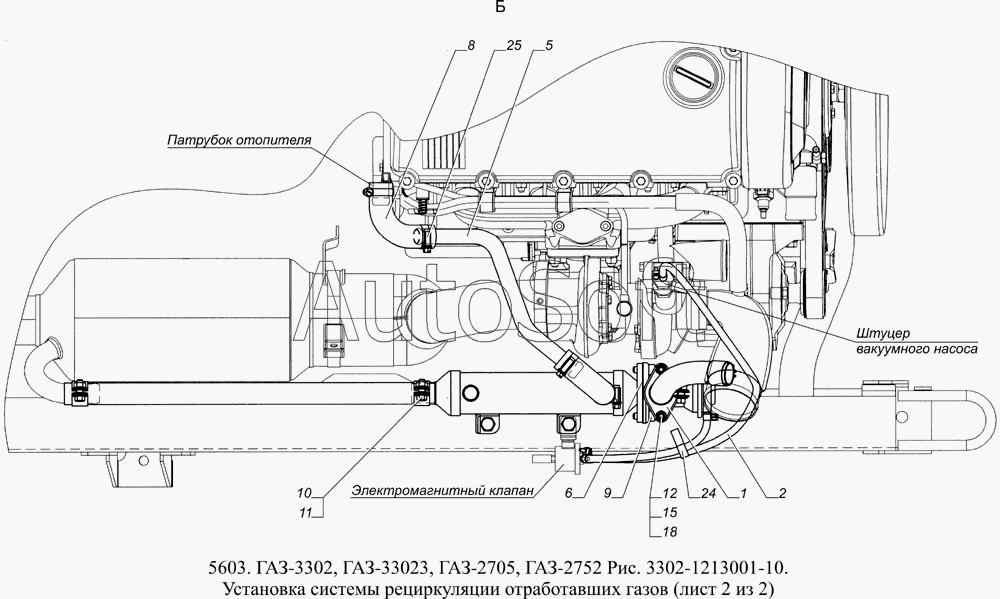

Каталог запасных частей к технике: ГАЗ-5603 (Евро 4) (2009). 3302-1213001-10 Установка системы рециркуляции отработавших газов
25
24
18
15
1
12
11
10
9
8
6
5
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Переходник | |
| 2 | 2***8 | Шланг резиновый | |
| 3 | 2***0 | Хомут | |
| 4 | 3***6 | Хомут | |
| 5 | 3***2 | Трубка подводящая | |
| 6 | 3***4 | Прокладка | |
| 7 | 3***7 | Шланг | |
| 8 | 3***0 | Шланг | |
| 9 | 4***9 | Винт М8х22 крепления фланца ступицы | |
| 10 | 4***9 | Гайка М8 | |
| 11 | 4***7 | Болт М8-6gх16 | |
| 12 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 13 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 14 | 2***9 | Винт М4-6gх16 | |
| 15 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 16 | 4***1 | Гайка | |
| 17 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 18 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 20 | А***0 | Охладитель системы рециркуляции отработавших газов | |
| 21 | Р***1 | Клапан рециркуляции отработавших газов | |
| 22 | 0***0 | Металлорукав | |
| 23 | 0***0 | Металлорукав | |
| 24 | 4***1 | Поясок | |
| 25 | 4***7 | Хомут 20-32 |
