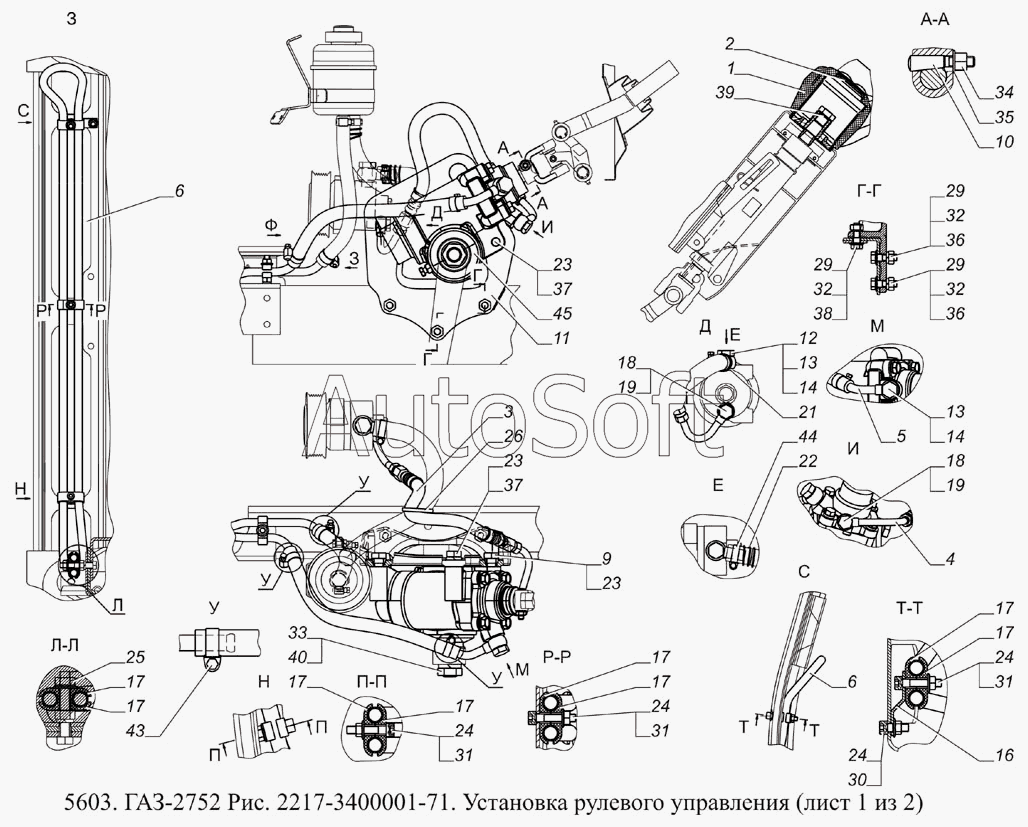

Каталог запасных частей к технике: ГАЗ-5603 (Евро 4) (2009). 2217-3400001-71 Установка рулевого управления
35
25
26
29
29
29
30
31
31
31
32
32
32
33
34
24
24
24
24
36
36
37
37
38
39
40
43
44
45
14
14
2
3
4
6
6
10
11
12
13
13
1
16
17
17
17
17
17
17
17
17
18
18
19
19
21
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Колесо рулевого управления | |
| 2 | 2***8 | Орнамент накладки выключателя звукового сигнала | |
| 3 | 3***1 | Шланг нагнетательный с наконечником | |
| 4 | 2***4 | Наконечник нагнетательного шланга | |
| 6 | 2***7 | Радиатор ГУР с заглушками | |
| 10 | 3***7 | Клин рулевого управления | |
| 11 | 2***5 | Кронштейн крепления рулевого механизма | |
| 12 | 3***7 | Муфта соединительная всасывающей магистрали | |
| 13 | 3***0 | Болт-штуцер | |
| 14 | 3***2 | Кольцо уплотнительное | |
| 16 | 2***6 | Кронштейн | |
| 17 | 2***7 | Скоба двойная | |
| 18 | 3***0 | Болт-штуцер нагнетательной магистрали | |
| 19 | 3***2 | Кольцо уплотнительное болта-штуцера | |
| 20 | 3***0 | Шланг слива масла | |
| 21 | 4***6 | Кольцо клапана | |
| 22 | 4***8 | Оболочка защитная | |
| 23 | 4***4 | Болт М14х1,5х35 | |
| 24 | 4***8 | Гайка М6 | |
| 25 | 4***9 | Гайка М8 | |
| 26 | 3***7 | Поясок | |
| 27 | 2***7 | Муфта соединительная | |
| 29 | 4***5 | Болт | |
| 30 | 2***3 | Винт М6х16 | |
| 31 | 2***1 | Болт М6х35 | |
| 32 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 33 | 4***0 | Гайка М22х1,5-6Н | |
| 34 | 4***3 | Гайка М8-6Н крепления задней подушки подвески двигателя | |
| 35 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 36 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 37 | 2***2 | Шайба 14.ОТ | |
| 38 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 39 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 40 | 4***3 | Шайба 22Т.65Г.016 | |
| 43 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 44 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 45 | H***R | Рулевой механизм |
