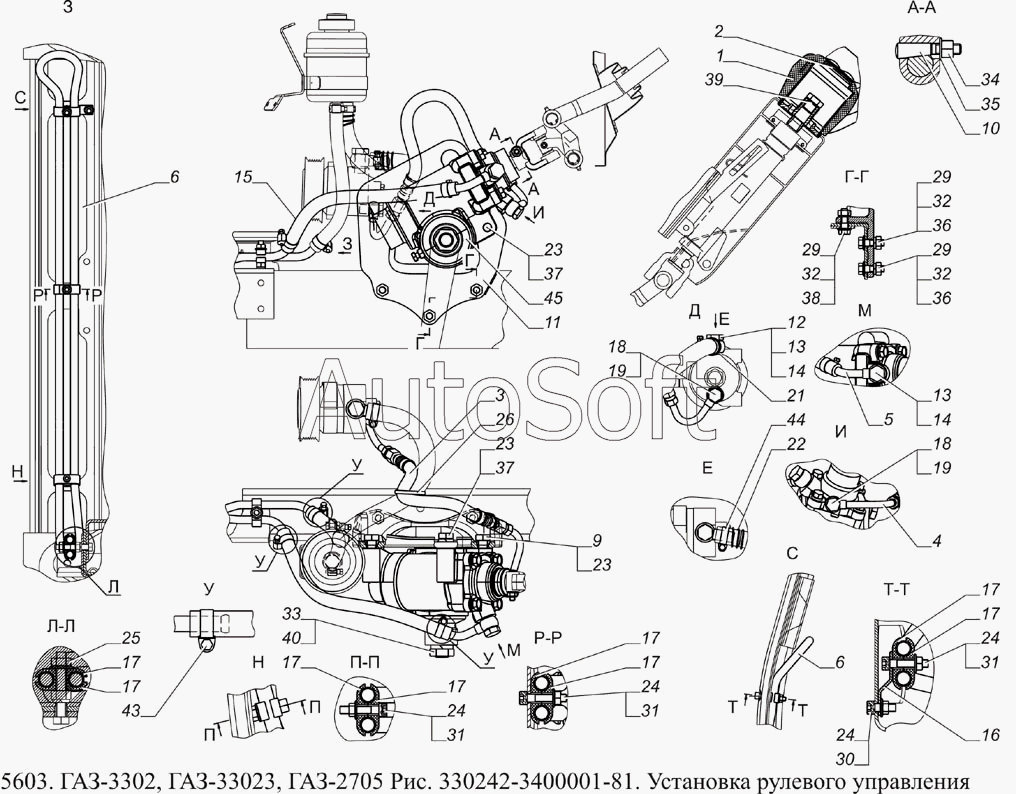

Каталог запасных частей к технике: ГАЗ-5603 (Евро 4) (2009). 330242-3400001-81 Установка рулевого управления
35
24
24
24
24
25
26
29
29
29
30
31
31
31
32
32
32
33
34
23
23
23
36
36
37
37
38
39
40
43
44
45
13
13
2
3
4
5
6
6
10
11
12
1
14
14
15
16
17
17
17
17
17
17
17
17
18
18
19
19
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Колесо рулевого управления | |
| 2 | 2***8 | Орнамент накладки выключателя звукового сигнала | |
| 3 | 3***1 | Шланг нагнетательный с наконечником | |
| 4 | 3***2 | Наконечник нагнетательного шланга | |
| 5 | 3***0 | Наконечник сливного шланга | |
| 6 | 2***7 | Радиатор ГУР с заглушками | |
| 10 | 3***7 | Клин рулевого управления | |
| 11 | 3***5 | Кронштейн крепления рулевого механизма | |
| 12 | 3***7 | Муфта соединительная всасывающей магистрали | |
| 13 | 3***0 | Болт-штуцер | |
| 14 | 3***2 | Кольцо уплотнительное | |
| 15 | 3***0 | Шланг сливной гидроусилителя руля | |
| 16 | 2***6 | Кронштейн | |
| 17 | 2***7 | Скоба двойная | |
| 18 | 3***0 | Болт-штуцер нагнетательной магистрали | |
| 19 | 3***2 | Кольцо уплотнительное болта-штуцера | |
| 21 | 4***6 | Кольцо клапана | |
| 22 | 4***8 | Оболочка защитная | |
| 23 | 4***4 | Болт М14х1,5х35 | |
| 24 | 4***8 | Гайка М6 | |
| 25 | 4***9 | Гайка М8 | |
| 26 | 3***7 | Поясок | |
| 29 | 4***5 | Болт | |
| 30 | 2***3 | Винт М6х16 | |
| 31 | 2***1 | Болт М6х35 | |
| 32 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 33 | 4***0 | Гайка М22х1,5-6Н | |
| 34 | 4***3 | Гайка М8-6Н крепления задней подушки подвески двигателя | |
| 35 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 36 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 37 | 2***2 | Шайба 14.ОТ | |
| 38 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 39 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 40 | 4***3 | Шайба 22Т.65Г.016 | |
| 43 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 44 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 45 | Ш***3 | Механизм рулевой с гидроусилителем |
