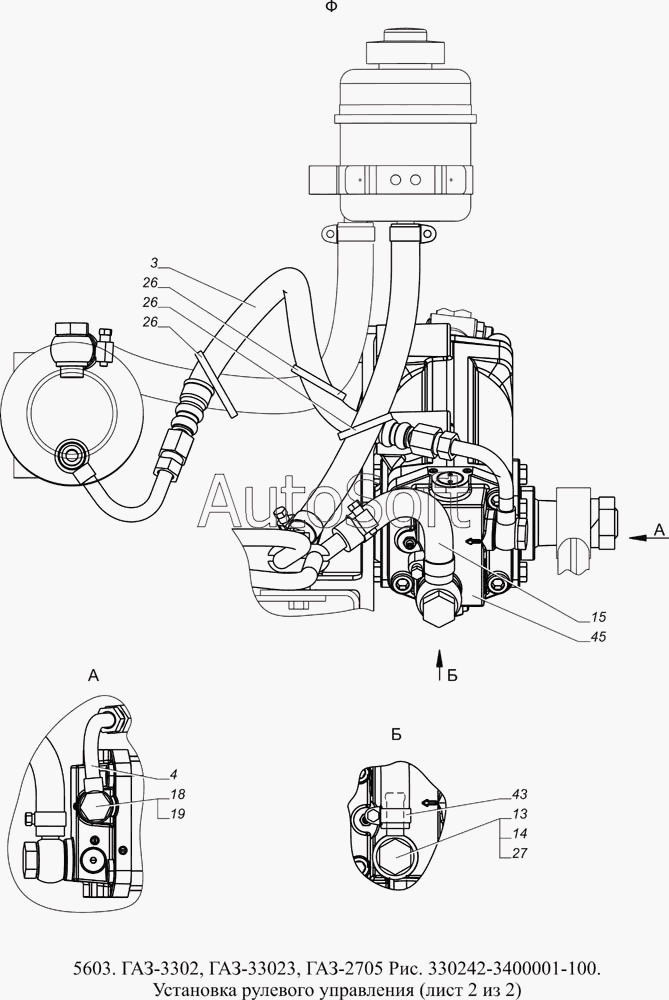

Каталог запасных частей к технике: ГАЗ-5603 (Евро 4) (2009). 330242-3400001-100 Установка рулевого управления
26
26
26
27
43
45
14
3
4
13
15
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Колесо рулевого управления | |
| 2 | 2***8 | Орнамент накладки выключателя звукового сигнала | |
| 3 | 3***1 | Шланг нагнетательный с наконечником | |
| 4 | 2***4 | Наконечник нагнетательного шланга | |
| 6 | 2***7 | Радиатор ГУР с заглушками | |
| 10 | 3***7 | Клин рулевого управления | |
| 11 | 3***5 | Кронштейн крепления рулевого механизма | |
| 12 | 3***7 | Муфта соединительная всасывающей магистрали | |
| 13 | 3***0 | Болт-штуцер | |
| 14 | 3***2 | Кольцо уплотнительное | |
| 15 | 3***0 | Шланг сливной | |
| 16 | 2***6 | Кронштейн | |
| 17 | 2***7 | Скоба двойная | |
| 18 | 3***0 | Болт-штуцер нагнетательной магистрали | |
| 19 | 3***2 | Кольцо уплотнительное болта-штуцера | |
| 21 | 4***6 | Кольцо клапана | |
| 22 | 4***8 | Оболочка защитная | |
| 23 | 4***4 | Болт М14х1,5х35 | |
| 24 | 4***8 | Гайка М6 | |
| 25 | 4***9 | Гайка М8 | |
| 26 | 3***7 | Поясок | |
| 27 | 2***7 | Муфта соединительная | |
| 29 | 4***5 | Болт | |
| 30 | 2***3 | Винт М6х16 | |
| 31 | 2***1 | Болт М6х35 | |
| 32 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 33 | 4***0 | Гайка М22х1,5-6Н | |
| 34 | 4***3 | Гайка М8-6Н крепления задней подушки подвески двигателя | |
| 35 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 36 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 37 | 2***2 | Шайба 14.ОТ | |
| 38 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 39 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 40 | 4***3 | Шайба 22Т.65Г.016 | |
| 43 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 44 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 45 | H***1 | Механизм рулевого управления |
