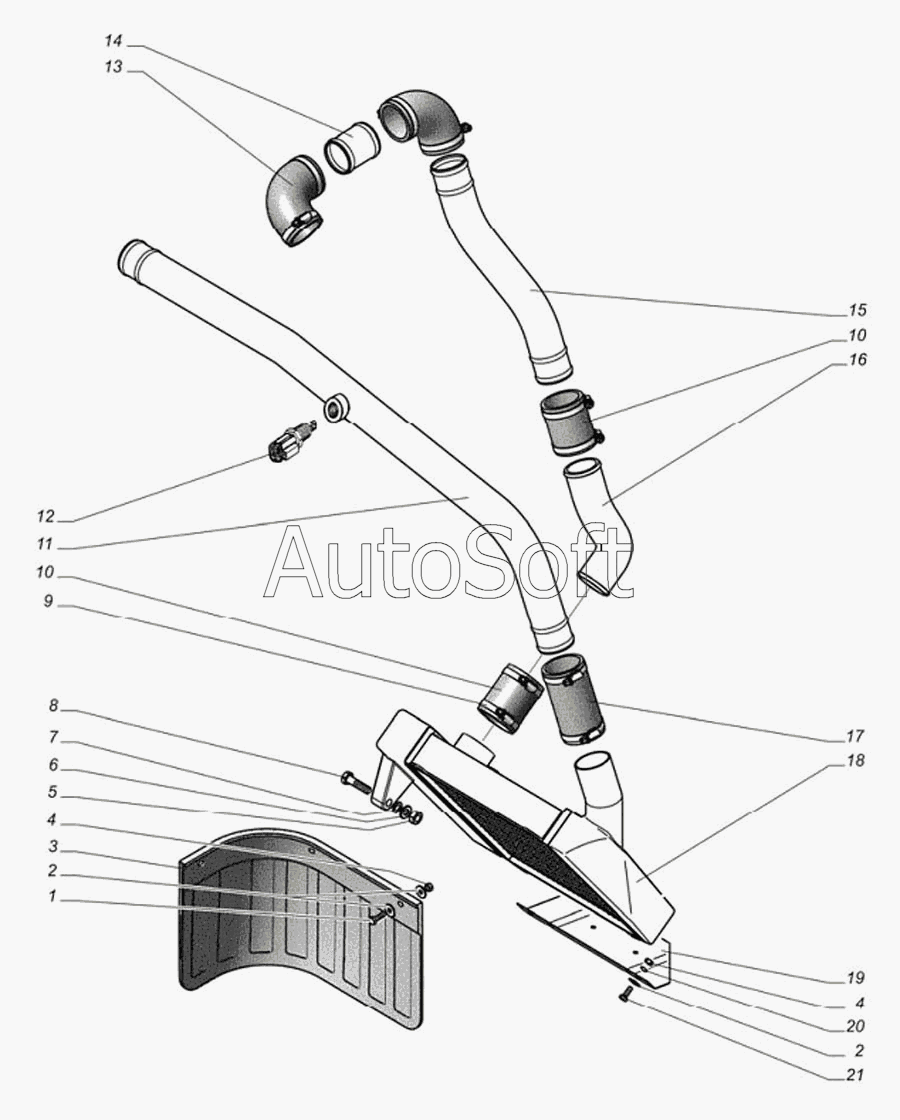

Каталог запасных частей к технике: ГАЗ-560 (2005). Охладитель наддувочного воздуха с патрубками, фартук заднего брызговика
1
2
2
3
4
4
5
6
7
8
9
9
9
10
10
11
11
12
12
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 3 | 3***0 | Фартук заднего брызговика | |
| 4 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 5 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 6 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 7 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 8 | 2***9 | Болт М10-6gх40 ОСТ 37.001.122-96 | |
| 9 | 0***5 | Хомут 50-62 ТО17-9-20-98 | |
| 9 | Т***6 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 9 | Т***1 | Хомут 40-60 | |
| 10 | 3***1 | Шланг соединительный | |
| 11 | 2***1 | Труба выходная | |
| 11 | 2***0 | Труба выходная | |
| 12 | 1***0 | Датчик температуры 14.3832 | |
| 12 | 2***2 | Датчик температуры воздуха системы управления двигателем С330242-3761204-10ДС) | |
| 12 | И***1 | Датчик температуры | |
| 13 | 3***7 | Шланг угловой | |
| 14 | 3***9 | Патрубок | |
| 15 | 2***1 | Труба нагнетательная | |
| 16 | 2***0 | Патрубок нагнетательный | |
| 17 | 5***1 | Шланг соединительный | |
| 18 | А***0 | Охладитель наддува | |
| 18 | А***0 | Охладитель наддува | |
| 19 | 3***0 | Кожух охладителя | |
| 20 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 21 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 |
