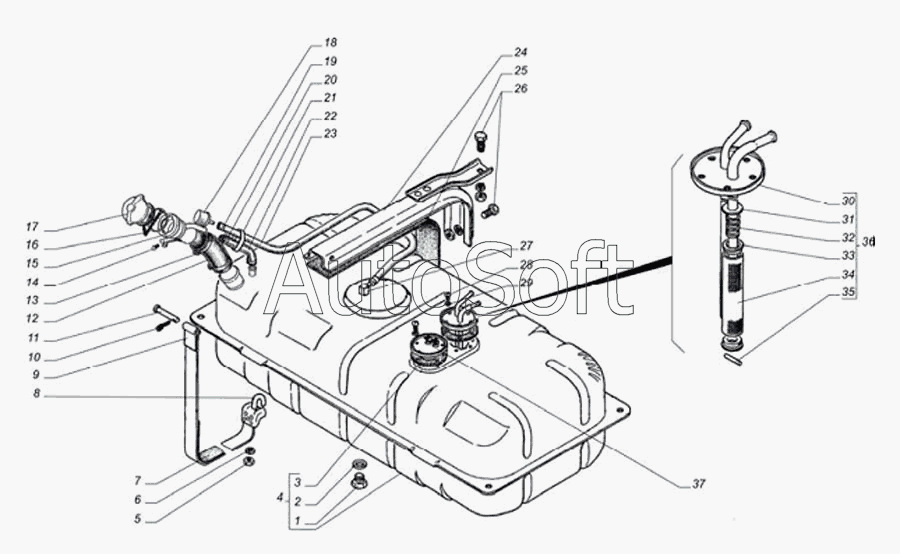

Каталог запасных частей к технике: ГАЗ-560 (2005). Бак топливный, топливоприемник
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Пробка М18х1,5x12 | |
| 2 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 3 | 1***2 | Прокладка датчика и фланца | |
| 4 | 2***0 | Бак топливный | |
| 4 | 2***0 | Бак топливный | |
| 4 | 3***0 | Бак топливный | |
| 4 | 3***0 | Бак топливный | |
| 5 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 6 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 7 | 2***0 | Прокладка хомута | |
| 8 | 3***8 | Крючок | |
| 9 | 2***0 | Хомут | |
| 10 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 11 | 2***9 | Палец 8х48 ОСТ 37.001.163-97 | |
| 12 | 2***0 | Шланг наливной трубы | |
| 13 | 0***5 | Хомут 50-62 ТО17-9-20-98 | |
| 13 | Т***6 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 14 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 15 | 2***2 | Труба наливная | |
| 16 | 2***Б | Цепочка пробки бензинового бака с кольцами в сборе | |
| 17 | 3***0 | Пробка топливного бака | |
| 18 | 6***1 | Клапан топливного бака в сборе | |
| 19 | 0***7 | Хомут 12-18 ТО17-9-20-98 | |
| 20 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 20 | Т***3 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 21 | 4***7 | Поясок | |
| 22 | 2***8 | Шланг воздушной трубки наливной трубы | |
| 23 | 2***9 | Трубка | |
| 24 | 2***2 | Кронштейн крепления топливного бака | |
| 25 | 2***1 | Прокладка под кронштейн | |
| 26 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 27 | 3***1 | Клапан топливного бака | |
| 28 | 4***0 | Винт М5-6gх12 ОСТ 37.001.127-81 | |
| 29 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 30 | 3***6 | Фланец приемного устройства с трубками | |
| 31 | 2***П | Шайба | |
| 32 | 2***1 | Пружина | |
| 33 | 4***А | Фланец фильтра | |
| 34 | 5***7 | Фильтр приемной трубки | |
| 35 | 4***4 | Штифт 3х16 ОСТ 37.001.118-2000 | |
| 36 | 3***2 | Фланец приемного устройства с трубками и фильтром | |
| 37 | 5***0 | Датчик указателя уровня топлива тип 5412 | |
| 37 | Ы***4 | Датчик указателя уровня топлива 5412.3827 |
