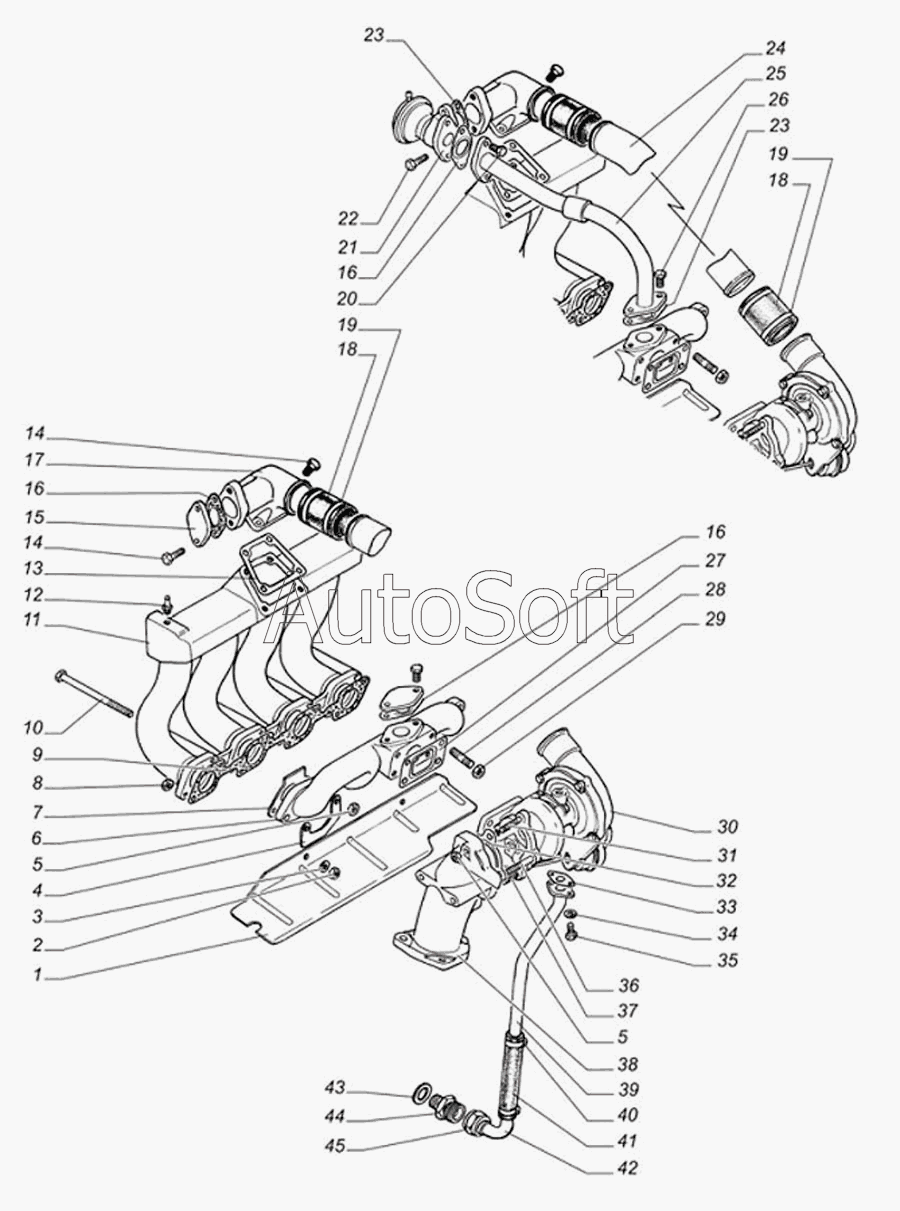

Каталог запасных частей к технике: ГАЗ-560 (2005). Труба впускная и коллектор выпускной, турбокомпрессор система рециркуляции отработавших газов
34
23
23
24
25
25
26
27
28
29
30
30
31
32
33
22
35
36
37
38
39
40
40
41
42
43
44
45
14
14
2
3
4
5
5
6
7
8
9
10
11
12
13
1
15
16
16
16
17
18
18
18
19
19
19
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кожух коллектора (2203537/0) | |
| 2 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 4 | 5***9 | Пластина коллектора (2174048/0) | |
| 5 | 5***1 | Гайка М8 самостопорящаяся | |
| 6 | 5***5 | Коллектор выпускной (2203494/0) | |
| 7 | 5***7 | Прокладка коллектора (2174762/2) | |
| 8 | 4***9 | Гайка М8 ГОСТ Р 50592-93 | |
| 9 | 5***0 | Прокладка впускной трубы (2203541/0) | |
| 10 | 5***9 | Болт М8х140 | |
| 11 | 5***5 | Труба впускная (2203550/0) | |
| 12 | 5***1 | Штуцер | |
| 13 | 5***4 | Прокладка нагнетательного патрубка (2203547/0) | |
| 14 | 2***1 | Болт М8х25 (9000271/0) | |
| 15 | 5***3 | Заглушка нагнетательного патрубка | |
| 16 | 5***1 | Прокладка заглушки (2203612/0) | |
| 17 | 5***2 | Патрубок нагнетательный впускной трубы (2203545/1) | |
| 18 | 3***1 | Шланг соединительный | |
| 18 | 5***1 | Шланг нагнетательный (2177624/1) | |
| 19 | 0***5 | Хомут 50-62 ТО17-9-20-98 | |
| 19 | Т***6 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 19 | Т***1 | Хомут 40-60 | |
| 20 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 21 | 2***0 | Клапан рециркуляции (560.1213010ДС) | |
| 21 | 4***0 | Клапан рециркуляции | |
| 21 | Р***8 | Клапан рециркуляции | |
| 22 | 2***1 | Болт М8х30 (3862433/0) | |
| 23 | 5***0 | Прокладка | |
| 24 | 5***0 | Труба нагнетательная | |
| 25 | 0***0 | Трубка рециркуляции | |
| 25 | 2***1 | Трубка рециркуляции | |
| 26 | 5***3 | Болт М8х16 | |
| 27 | 5***0 | Прокладка турбокомпрессора | |
| 28 | 5***5 | Шпилька М10х22 | |
| 29 | 5***1 | Гайка М10 | |
| 30 | 2***0 | Турбокомпрессор К04-2072 GАА (560.111801 ОДС) | |
| 30 | С***1 | Турбокомпрессор С12 | |
| 31 | 5***3 | Шпилька М8х40 | |
| 32 | 5***9 | Прокладка выпускного патрубка (2203553/0) | |
| 33 | 5***8 | Прокладка фланца трубки слива (2203278/0) | |
| 34 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 35 | 2***1 | Болт М6х20 (3802331/0) | |
| 36 | 5***7 | Шпилька М8 1,25хСп/1,25-6g х102 | |
| 37 | 5***1 | Шпилька М8х30 | |
| 38 | 5***8 | Патрубок выпускной | |
| 39 | 5***0 | Трубка слива с фланцем | |
| 40 | 0***1 | Хомут 16-27 ТО17-9-20-98 | |
| 40 | Т***1 | Хомут | |
| 41 | 5***0 | Шланг слива масла из турбокомпрессора | |
| 42 | 4***0 | Труба соединительная с ниппелем | |
| 43 | 5***1 | Прокладка | |
| 44 | 5***0 | Штуцер слива | |
| 45 | 3***2 | Гайка накидная |
