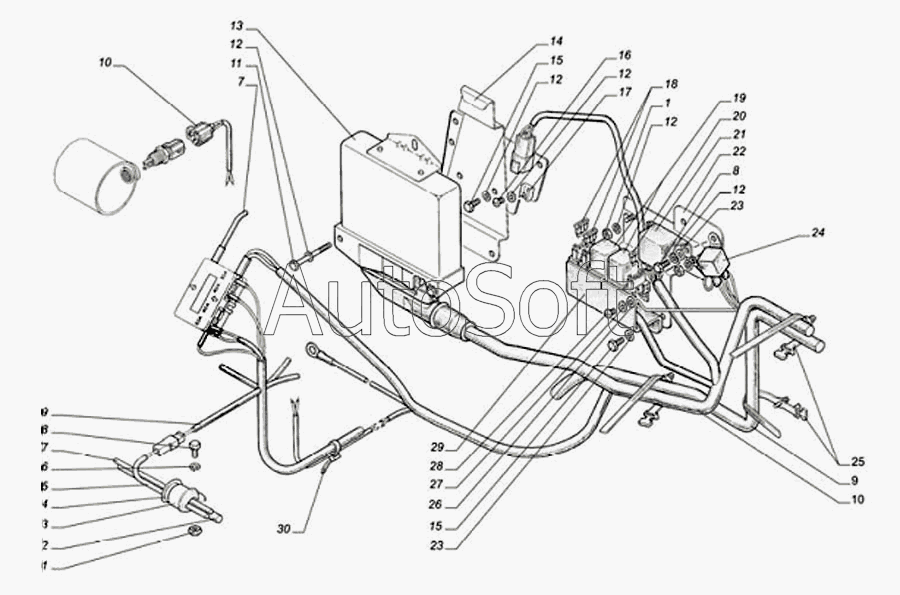

Каталог запасных частей к технике: ГАЗ-560 (2005). Блок управления двигателем, реле, предохранители, жгуты и провода системы управления двигателем
23
23
16
17
18
19
19
19
20
21
22
15
15
24
24
25
26
27
28
29
30
10
2
3
4
5
6
7
7
8
8
9
9
10
10
1
1
11
12
12
12
12
12
13
13
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 2 | 3***0 | Провод 50 от АБ к стартеру | |
| 3 | 3***3 | Скоба | |
| 4 | А***2 | Втулка | |
| 5 | 3***0 | Провод | |
| 6 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 7 | 3***4 | Провод от АБ к блоку предохранителей | |
| 8 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 9 | 3***0 | Жгут 1 | |
| 10 | 3***0 | Жгут системы управления двигателем | |
| 10 | 3***0 | Жгут системы управления двигателем | |
| 11 | 2***9 | Болт М6-6gх60 | |
| 12 | 4***2 | Шайба 6 | |
| 13 | 2***2 | Блок управления | |
| 13 | 2***1 | Блок управления | |
| 13 | 2***0 | Блок управления двигателем (560Г.3761219-10ДС) | |
| 13 | 2***2 | Блок управления | |
| 13 | 2***0 | Блок управления | |
| 14 | 3***0 | Кронштейн | |
| 15 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 16 | 4***6 | Винт М6-6gх10 ОСТ 37.001.127-81 | |
| 17 | 5***7 | Держатель | |
| 18 | 3***2 | Предохранитель 35.3722-02 10А системы управления двигателем | |
| 19 | 1***0 | Реле 19.3777 ТУ 37.469.045-2000 | |
| 19 | 3***9 | Реле системы управления двигателем 3493773/0 (330242-3761222ДС) | |
| 19 | 9***0 | Реле 94.3747 | |
| 20 | 3***0 | Предохранитель 35.3722 5А системы управления двигателем | |
| 21 | 3***6 | Реле системы управления двигателем 11412 (330242-3761221ДС) | |
| 22 | 3***6 | Кронштейн | |
| 23 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 24 | 3***0 | Реле стартера 3110-3747 | |
| 24 | 7***2 | Реле стартера 711.3747-02 | |
| 25 | 3***8 | Хомут | |
| 26 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 27 | 4***5 | Шайба 5 | |
| 28 | 4***0 | Винт М5-6gх12 ОСТ 37.001.127-81 | |
| 29 | 3***8 | Накладка | |
| 30 | 3***7 | Поясок |
