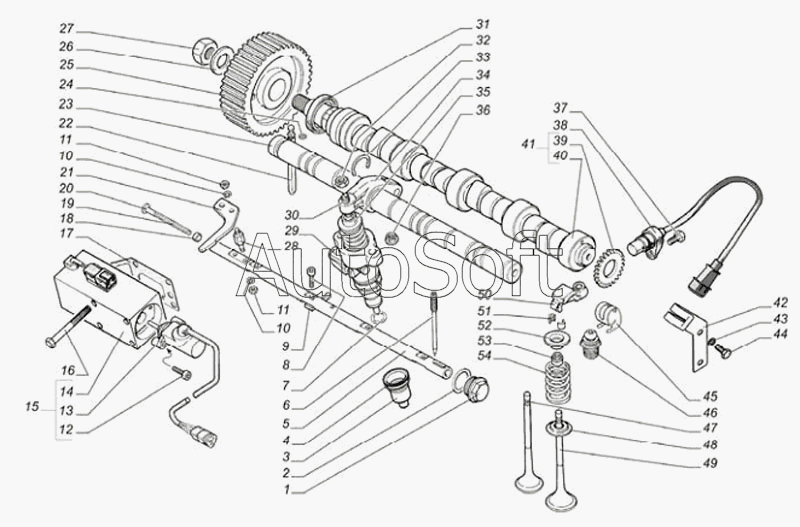

Каталог запасных частей к технике: ГАЗ-560 (2005). Вал распределительный, ось коромысел, насос-форсунки и клапаны, сервомагнит с датчиком положения рейки и датчик числа оборотов системы управления двигателем
43
30
31
32
33
34
34
35
36
37
38
38
39
40
41
42
29
44
45
46
47
47
48
49
49
50
51
52
53
53
54
54
16
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
1
17
17
18
19
20
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Пробка | |
| 2 | 5***9 | Прокладка | |
| 3 | 5***9 | Вставка насос-форсунки (2177615/0) | |
| 4 | 5***0 | Кольцо уплотнительное (2177616/0) | |
| 5 | 5***4 | Рейка регулировочная (2203289/0) | |
| 6 | 5***1 | Штифт направляющий (2177513/2) | |
| 7 | 5***8 | Прокладка насос-форсунки (2174737/0) | |
| 8 | 5***0 | Винт М5х20 (3860140/0) | |
| 9 | 5***3 | Поводок (2174642/0) | |
| 9 | 5***1 | Поводок | |
| 10 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 11 | 2***1 | Гайка М5 | |
| 12 | 2***1 | Болт М5х 20 (9000116/0) | |
| 13 | 2***1 | Датчик положения рейки | |
| 14 | 2***3 | Сервомагнит (560.3761212ДС) | |
| 15 | 2***2 | Сервомагнит системы управления двигателем | |
| 16 | 2***1 | Болт М8х 70 (3800458/О) | |
| 17 | 2***0 | Прокладка сервомагнита | |
| 17 | 5***5 | Прокладка | |
| 18 | 5***7 | Шайба распорная (2203337/0) | |
| 19 | 5***6 | Пружина рейки (2203338/0) | |
| 20 | 5***1 | Направляющая пружины (2203460/0) | |
| 21 | 5***0 | Рычаг регулировочный | |
| 22 | 5***1 | Стопор оси коромысел (2178486/1) | |
| 23 | 5***0 | Ось коромысел (2173694/1) | |
| 23 | 5***0 | Ось коромысел | |
| 24 | 5***2 | Кольцо уплотнительное стопора | |
| 25 | 5***0 | Зубчатый шкив распределительного вала (2177642/0) | |
| 26 | 2***1 | Шайба 21 | |
| 27 | 2***1 | Гайка М20х 1,5 (3871365/0) | |
| 28 | 5***5 | Болт распорный (2176746/1) | |
| 29 | 2***1 | Насос-форсунка SМТ 590/1 (560.1112010ДС) | |
| 30 | 5***8 | Регулировочный винт привода насос-форсунок (2174419/0) | |
| 31 | 2***1 | Манжета с пружиной (560.1006124ДС) | |
| 32 | 5***6 | Гайка | |
| 33 | 5***5 | Кольцо стопорное коромысла | |
| 34 | 5***0 | Коромысло с роликом (2172079/1) | |
| 34 | 5***0 | Коромысло | |
| 35 | 5***7 | Опора регулировочного винта (2178102/1) | |
| 36 | 2***1 | Гайка М8 (9000056/0) | |
| 37 | 2***1 | Болт М6х16 (9000273/0) | |
| 38 | 2***2 | Датчик числа оборотов системы управления двигателем (560.3761213-20) | |
| 38 | 3***0 | Датчик числа оборотов | |
| 39 | 5***1 | Диск датчика | |
| 40 | 5***5 | Вал распределительный (2203266/6) | |
| 41 | 5***0 | Вал распределительный с диском датчика (2203267/6) | |
| 42 | 5***0 | Кронштейн | |
| 43 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 44 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 45 | 5***2 | Пружина рычага клапана (2174552/0) | |
| 46 | 5***0 | Компенсатор клапанного зазора (2174546/ 1) | |
| 47 | 2***1 | Клапан выпускной | |
| 47 | 2***5 | Клапан выпускной | |
| 48 | 5***2 | Шайба опорная пружины клапана (2177415/0) | |
| 49 | 2***1 | Клапан впускной | |
| 49 | 2***5 | Клапан впускной | |
| 50 | 5***4 | Рычаг клапана (2177139/1) | |
| 51 | 5***8 | Сухарь клапана (2170171/А) | |
| 52 | 5***5 | Тарелка пружины клапана (2177349/0) | |
| 53 | .***0 | Колпачок маслоотражательный с пружиной | |
| 53 | 5***1 | Колпачок маслоотражательный с пружиной | |
| 54 | 5***0 | Пружина клапана (2172362/0) | |
| 54 | 5***1 | Пружина клапана |
