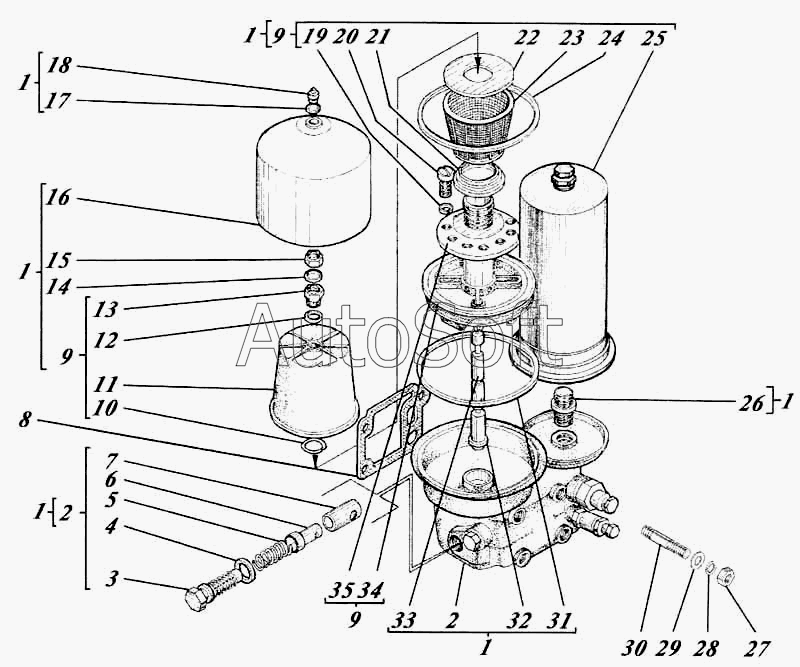

Каталог запасных частей к технике: Алтайдизель Д-442. Центрифуга с разборным масляным фильтром 01-10с1-02
1
1
1
1
1
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-10с1-02 | 0***2 | Центрифуга с разборным масляным фильтром | |
| 1 | К***0 | Центрифуга с разборным масляным фильтром | |
| 2 | К***0 | Корпус | |
| 3 | Б***] | Болт | |
| 4 | 0***А | Прокладка | |
| 5 | 0***А | Пружина | |
| 6 | 0***1 | Клапан | |
| 7 | 0***1 | Стакан | |
| 8 | 4***9 | Прокладка | |
| 9 | 1***В | Ротор | |
| 10 | К***] | Кольцо стопорное | |
| 11 | 1***1 | Крышка ротора | |
| 12 | 1***1 | Прокладка | |
| 13 | Г***] | Гайка ротора | |
| 14 | Ш***] | Шайба упорная | |
| 15 | Г***] | Гайка М12х1,25-6Н.8.05 | |
| 16 | 0***1 | Колпак | |
| 17 | 0***8 | Прокладка | |
| 18 | Г***] | Гайка колпака | |
| 19 | Ш***] | Шайба 6.65Г.05 | |
| 20 | В***] | Винт В1.М6-6gх8.68.05 | |
| 21 | 0***2 | Чашка опорная | |
| 22 | 0***8 | Крыльчатка с крышкой в сборе | |
| 23 | 2***0 | Сетка фильтрующая | |
| 24 | К***] | Кольцо 125х130 | |
| 25 | М***1 | Колпак с элементом | |
| 26 | К***3 | Штуцер | |
| 27 | Г***] | Гайка М12-6Н.6.016 | |
| 28 | Ш***] | Шайба 12.65Г.05 | |
| 29 | Ш***] | Шайба А12х2.01.08кп.013 | |
| 30 | Ш***] | Шпилька М12-3r/6gх150 56.013 | |
| 31 | 1***А | Прокладка колпака | |
| 32 | 0***А | Трубка маслоотводящая | |
| 33 | 1***А | Ось ротора | |
| 34 | 1***Б | Остов ротора в сборе | |
| 35 | 1***Б | Маслоотражатель |
