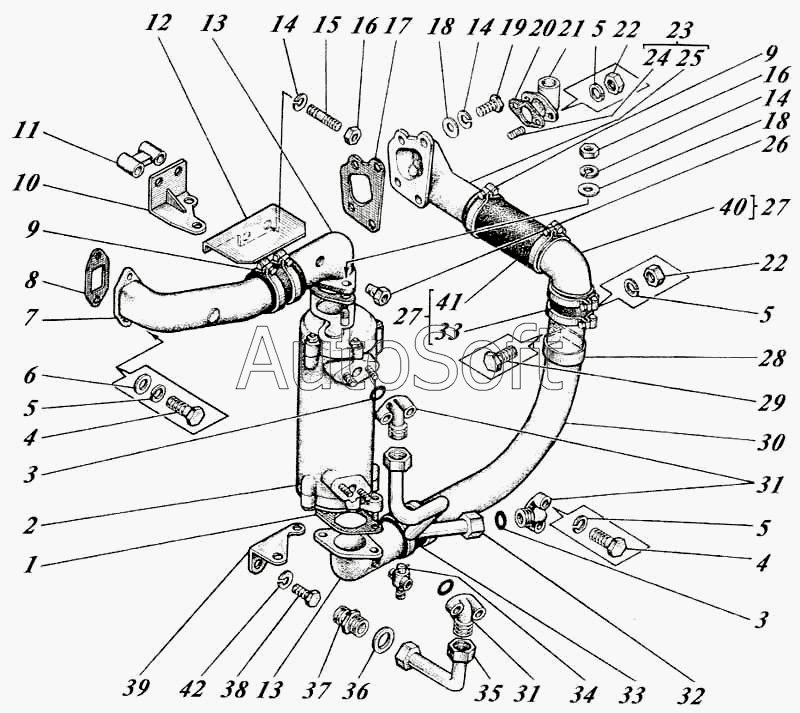

Каталог запасных частей к технике: Алтайдизель Д-442. Жидкостно-масляный теплообменник с трубами 442-54-11с1
1
2
3
3
4
4
5
5
5
5
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
16
17
18
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 442-54-11с1 | 4***1 | Жидкостно-масляный теплообменник | |
| 1 | 6***3 | Прокладка | |
| 2 | 4***2 | Жидкостно-масляный теплообменник | |
| 3 | К***] | Кольцо | |
| 4 | Б***] | Болт М8-6gх30.88.35.016 | |
| 5 | Ш***] | Шайба 8.65Г.05 | |
| 6 | Ш***] | Шайба А8.01.08кп.013 | |
| 7 | 4***0 | Патрубок | |
| 8 | 4***7 | Прокладка | |
| 9 | 4***0 | Хомут | |
| 10 | 4***9 | Кронштейн | |
| 11 | 4***2 | Втулка установочная | |
| 12 | 4***0 | Экран | |
| 13 | 4***4 | Патрубок | |
| 14 | Ш***] | Шайба 10.65Г.05 | |
| 15 | Ш***] | Шпилька | |
| 16 | Г***] | Гайка М10-6Н.6.016 | |
| 17 | 0***8 | Прокладка | |
| 18 | Ш***] | Шайба А10х2.01.08кп.О13 | |
| 19 | Б***] | Болт М10-6gх30.88.35.016 | |
| 20 | 0***А | Прокладка | |
| 21 | 4***5 | Патрубок водоподводящий | |
| 22 | Г***] | Гайка М8-6Н.6.016 | |
| 23 | 4***0 | Патрубок | |
| 24 | Ш***] | Шпилька 2М8-6gх20.56.013 | |
| 25 | 4***1 | Патрубок | |
| 26 | 4***5 | Штуцер | |
| 27 | 4***1 | Патрубок | |
| 28 | 4***2 | Хомут | |
| 29 | Б***] | Болт М8-6gх20.88.35.016 | |
| 30 | 4***3 | Труба | |
| 31 | 4***1 | Муфта угловая | |
| 32 | 4***6 | Труба маслоотводящая | |
| 33 | 4***5 | Шланг соединительный | |
| 34 | К***Ч | Кран ПС7-0 | |
| 35 | 4***5 | Труба маслоотводящая | |
| 36 | 4***1 | Прокладка | |
| 37 | 4***0 | Штуцер | |
| 38 | Б***] | Болт М10-6gх20.88.35.016 | |
| 39 | 4***6 | Кронштейн нижний | |
| 40 | 4***6 | Патрубок | |
| 41 | 4***7 | Шланг | |
| 42 | Ш***] | Шайба 12 65Г.05 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
