Каталог запасных частей к технике: Алтайдизель А-01М, Д-461 (2002). Насос топливный
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
41
41
41
42
42
42
43
43
43
44
44
44
44
44
44
45
45
45
46
46
46
46
46
46
47
47
47
48
48
48
49
49
49
50
50
50
51
51
51
52
52
52
53
53
53
54
54
54
55
55
55
56
56
56
57
57
57
58
58
58
59
59
59
60
60
60
61
61
61
62
62
62
63
63
63
64
64
64
65
65
65
66
66
66
67
67
67
68
68
68
69
69
69
70
70
70
71
71
71
72
72
72
73
73
73
74
74
74
75
75
75
76
76
76
77
77
77
78
78
78
79
79
79
80
80
80
81
81
81
82
82
82
83
83
83
84
84
84
85
85
85
86
86
86
87
87
87
88
88
88
89
89
89
90
90
90
91
91
91
92
92
92
93
93
93
94
94
94
95
95
95
96
96
96
97
97
97
98
98
98
99
99
99
100
100
100
101
101
102
102
102
103
103
103
104
104
104

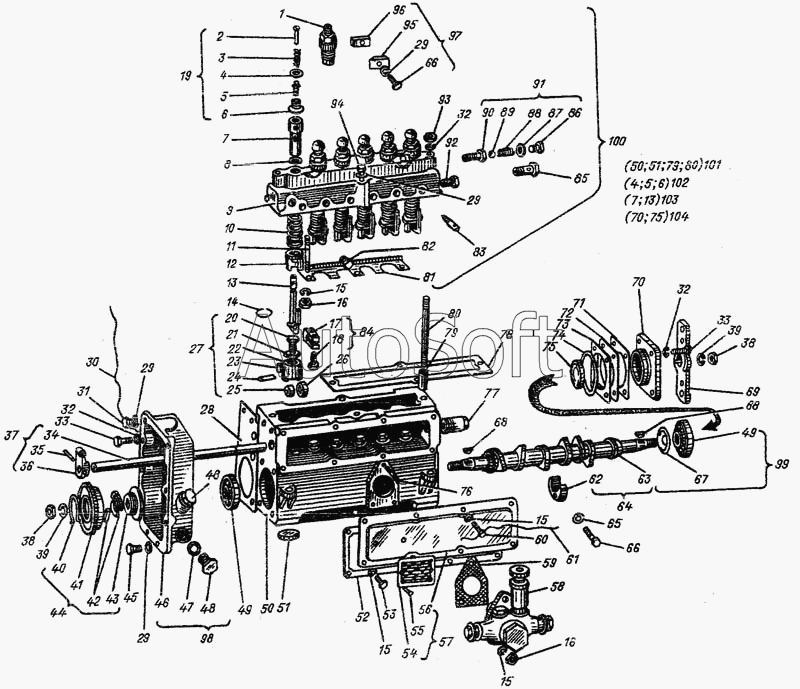

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01Е-16С2А | 0***А | Насос топливный в сборе | |
| 01Е-16С2А | 0***А | Насос топливный в сборе | |
| 01Е-16С2А | 0***А | Насос топливный в сборе | |
| 03-16С2 | 0***2 | Насос в сборе | |
| 03-16С2.10 | 0***0 | Насос в сборе | |
| 03-16С2.20 | 0***0 | Насос в сборе | |
| 03-16С27-1 | 0***1 | Корпус с валом в своре | |
| 03-16С27-1 | 0***1 | Корпус с валом в своре | |
| 03-16С27-1.20 | 0***0 | Корпус с валом в своре | |
| 03-16С62А | 0***А | Головка с втулками в сборе | |
| 03-16С62А | 0***А | Головка с втулками в сборе | |
| 03-16С62А | 0***А | Головка с втулками в сборе | |
| Б2.80.16.077 | Б***7 | Корпус толкателя с фиксатором | |
| В2.30.16.077 | В***7 | Корпус толкателя с фиксатором | |
| В2.80.16.077 | В***7 | Корпус толкателя с фиксатором | |
| 1 | 1***Г | Штуцер | |
| 1 | 1***0 | Штуцер | |
| 1 | 1***0 | Штуцер | |
| 2 | 0***А | Уменьшитель объема | |
| 2 | 0***А | Уменьшитель объема | |
| 2 | 0***А | Уменьшитель объема | |
| 3 | 1***А | Пружина нагнетательного клапана | |
| 3 | 1***А | Пружина нагнетательного клапана | |
| 3 | 1***А | Пружина нагнетательного клапана | |
| 4 | 1***А | Прокладка | |
| 4 | 1***А | Прокладка | |
| 4 | 1***А | Прокладка | |
| 5 | 4***3 | Клапан нагнетательный | |
| 5 | 4***3 | Клапан нагнетательный | |
| 5 | 4***3 | Клапан нагнетательный | |
| 6 | 4***5 | Седло клапана | |
| 6 | 4***5 | Седло клапана | |
| 6 | 4***5 | Седло клапана | |
| 7 | 4***1 | Втулка плунжера | |
| 7 | 4***1 | Втулка плунжера | |
| 7 | 4***1 | Втулка плунжера | |
| 8 | 1***2 | Прокладка | |
| 8 | 1***2 | Прокладка | |
| 8 | 1***2 | Прокладка | |
| 9 | 0***Б | Головка | |
| 9 | 0***Б | Головка | |
| 9 | 0***Б | Головка | |
| 10 | 1***Г | Пружина плунжера | |
| 10 | 1***Г | Пружина плунжера | |
| 10 | 1***Г | Пружина плунжера | |
| 11 | 1***А | Шпилька | |
| 11 | 1***А | Шпилька | |
| 11 | 1***А | Шпилька | |
| 12 | 4***1 | Тарелка пружины клапана | |
| 12 | 4***1 | Тарелка пружины клапана | |
| 12 | 4***1 | Тарелка пружины клапана | |
| 13 | 4***4 | Плунжер | |
| 13 | 4***4 | Плунжер | |
| 13 | 4***4 | Плунжер | |
| 14 | 1***А | Кольцо замковое | |
| 14 | 1***А | Кольцо замковое | |
| 14 | 1***А | Кольцо замковое | |
| 15 | 6***2 | Шайба пружинная | |
| 15 | 6***2 | Шайба пружинная | |
| 15 | 6***2 | Шайба пружинная | |
| 16 | М***5 | Гайка | |
| 16 | М***5 | Гайка | |
| 16 | М***5 | Гайка | |
| 17 | 1***А | Хомутик | |
| 17 | 1***А | Хомутик | |
| 17 | 1***А | Хомутик | |
| 18 | М***8 | Болт | |
| 18 | М***8 | Болт | |
| 18 | М***8 | Болт | |
| 19 | 4***6 | Клапан нагнетательный в сборе | |
| 19 | 4***6 | Клапан нагнетательный в сборе | |
| 19 | 4***6 | Клапан нагнетательный в сборе | |
| 20 | 1***9 | Болт толкателя | |
| 20 | 1***9 | Болт толкателя | |
| 20 | 1***9 | Болт толкателя | |
| 21 | 1***А | Контргайка | |
| 21 | 1***А | Контргайка | |
| 21 | 1***А | Контргайка | |
| 22 | 8***2 | Корпус толкателя | |
| 22 | 8***2 | Корпус толкателя | |
| 22 | 8***2 | Корпус толкателя | |
| 23 | В***1 | Фиксатор | |
| 23 | В***1 | Фиксатор | |
| 23 | В***1 | Фиксатор | |
| 24 | В***2 | Ось ролика | |
| 24 | В***2 | Ось ролика | |
| 24 | В***2 | Ось ролика | |
| 25 | 1***А | Втулка ролика | |
| 25 | 1***А | Втулка ролика | |
| 25 | 1***А | Втулка ролика | |
| 26 | 1***5 | Ролик толкателя | |
| 26 | 1***5 | Ролик толкателя | |
| 26 | 1***5 | Ролик толкателя | |
| 27 | 8***2 | Толкатель в сборе | |
| 27 | 8***2 | Толкатель плунжера | |
| 27 | 8***2 | Толкатель плунжера | |
| 28 | 1***А | Прокладка | |
| 28 | 1***А | Прокладка | |
| 28 | 1***А | Прокладка | |
| 29 | 6***2 | Шайба пружинная | |
| 29 | 8***2 | Шайба пружинная | |
| 29 | 8***2 | Шайба пружинная | |
| 30 | 0***2 | Проволока | |
| 30 | 0***2 | Проволока | |
| 30 | 0***2 | Проволока | |
| 31 | 3***6 | Болт | |
| 31 | 3***6 | Болт | |
| 31 | 3***6 | Болт | |
| 32 | 1***2 | Шайба пружинная | |
| 32 | 1***2 | Шайба пружинная | |
| 32 | 1***2 | Шайба пружинная | |
| 33 | М***6 | Болт | |
| 33 | М***6 | Болт | |
| 33 | М***6 | Болт | |
| 34 | 0***5 | Рейка | |
| 34 | 0***5 | Рейка | |
| 34 | 0***5 | Рейка | |
| 35 | 1***7 | Штифт | |
| 35 | 1***7 | Штифт | |
| 35 | 1***7 | Штифт | |
| 36 | 1***1 | Поводок рейки | |
| 36 | 1***1 | Поводок рейки | |
| 36 | 1***1 | Поводок рейки | |
| 37 | 0***3 | Рейка в сборе | |
| 37 | 0***3 | Рейка в сборе | |
| 37 | 0***0 | Рейка в сборе | |
| 38 | М***5 | Гайка | |
| 38 | М***5 | Гайка | |
| 38 | М***5 | Гайка | |
| 39 | 1***2 | Шайба пружинная | |
| 39 | 1***2 | Шайба пружинная | |
| 39 | 1***2 | Шайба пружинная | |
| 40 | Б***2 | Кольцо упорное | |
| 40 | Б***2 | Кольцо упорное | |
| 40 | Б***2 | Кольцо упорное | |
| 41 | В***3 | Колесо зубчатое | |
| 41 | В***3 | Колесо зубчатое | |
| 41 | В***3 | Колесо зубчатое | |
| 41 | В***4 | Колесо зубчатое | |
| 41 | В***4 | Колесо зубчатое | |
| 41 | В***4 | Колесо зубчатое | |
| 42 | 2***Б | Сухарь | |
| 42 | 2***Б | Сухарь | |
| 42 | 2***Б | Сухарь | |
| 43 | В***1 | Втулка муфты | |
| 43 | В***1 | Втулка муфты | |
| 43 | В***1 | Втулка муфты | |
| 44 | В***А | Муфта упругая в сборе | |
| 44 | В***А | Муфта упругая в сборе | |
| 44 | В***А | Муфта упругая в сборе | |
| 44 | В***А | Муфта упругая | |
| 44 | В***А | Муфта упругая | |
| 44 | В***А | Муфта упругая | |
| 45 | М***6 | Болт | |
| 45 | М***6 | Болт | |
| 45 | М***6 | Болт | |
| 46 | 0***Б | Фланец крепления регулятора | |
| 46 | 0***Б | Фланец крепления регулятора | |
| 46 | 0***Б | Фланец крепления регулятора | |
| 46 | 1***А | Фланец | |
| 46 | 1***А | Фланец | |
| 46 | 1***А | Фланец | |
| 47 | 1***0 | Прокладка | |
| 47 | 1***0 | Прокладка | |
| 47 | 1***0 | Прокладка | |
| 48 | 1***А | Пробка | |
| 48 | 1***А | Пробка | |
| 48 | 1***А | Пробка | |
| 49 | 7***3 | Подшипник | |
| 49 | 7***3 | Подшипник | |
| 49 | 7***3 | Подшипник | |
| 50 | 0***Б | Корпус насоса | |
| 50 | 0***Б | Корпус насоса | |
| 50 | 0***Б | Корпус насоса | |
| 51 | 1***4 | Пробка | |
| 51 | 1***4 | Пробка | |
| 51 | 1***0 | Пробка | |
| 52 | 0***0 | Прокладка | |
| 52 | 0***0 | Прокладка | |
| 52 | 0***0 | Прокладка крышки | |
| 53 | М***8 | Болт | |
| 53 | М***8 | Болт | |
| 53 | М***8 | Болт | |
| 54 | 0***2 | Табличка | |
| 54 | 0***2 | Табличка | |
| 54 | 0***0 | Табличка | |
| 55 | 2***9 | Заклепка | |
| 55 | 2***9 | Заклепка | |
| 55 | 2***9 | Заклепка | |
| 56 | 0***1 | Крышка люка в сборе | |
| 56 | 0***1 | Крышка люка в сборе | |
| 56 | 0***1 | Крышка люка в сборе | |
| 57 | 0***2 | Крышка с табличкой | |
| 57 | 0***0 | Крышка с табличкой | |
| 57 | 0***0 | Крышка с табличкой | |
| 58 | 1***0 | Помпа | |
| 58 | 1***0 | Помпа | |
| 58 | 1***0 | Помпа | |
| 59 | 1***8 | Прокладка | |
| 59 | 1***8 | Прокладка | |
| 59 | 1***0 | Прокладка помпы | |
| 60 | 3***8 | Болт | |
| 60 | 3***8 | Болт | |
| 60 | 3***8 | Болт | |
| 61 | 0***2 | Проволока | |
| 61 | 0***2 | Проволока | |
| 61 | 0***2 | Проволока | |
| 62 | 0***1 | Опора кулачкового вала | |
| 62 | 0***1 | Опора кулачкового вала | |
| 62 | 0***1 | Опора кулачкового вала | |
| 63 | 0***2 | Вал кулачковый | |
| 63 | 0***2 | Вал кулачковый | |
| 63 | 0***2 | Вал кулачковый | |
| 64 | 0***Б | Вал с опорой | |
| 64 | 0***Б | Вал с опорой | |
| 64 | 0***0 | Вал с опорой | |
| 65 | 8***1 | Шайба | |
| 65 | 8***1 | Шайба | |
| 65 | 8***1 | Шайба | |
| 66 | М***6 | Болт | |
| 66 | М***6 | Болт | |
| 66 | М***6 | Болт | |
| 67 | 1***1 | Маслоотражатель | |
| 67 | 1***1 | Маслоотражатель | |
| 67 | 1***1 | Маслоотражатель | |
| 68 | 4***5 | Шпонка сегментная | |
| 68 | 4***5 | Шпонка сегментная | |
| 68 | 4***5 | Шпонка сегментная | |
| 69 | 0***9 | Вилка | |
| 69 | 0***9 | Вилка | |
| 69 | 0***9 | Вилка | |
| 70 | 0***3 | Крышка подшипника | |
| 70 | 0***3 | Крышка подшипника | |
| 70 | 0***3 | Крышка подшипника | |
| 71 | 0***3 | Прокладка регулировочная | |
| 71 | 0***3 | Прокладка регулировочная | |
| 71 | 0***3 | Прокладка регулировочная | |
| 72 | 0***4 | Прокладка регулировочная | |
| 72 | 0***4 | Прокладка регулировочная | |
| 72 | 0***4 | Прокладка регулировочная | |
| 73 | 0***5 | Прокладка регулировочная | |
| 73 | 0***5 | Прокладка регулировочная | |
| 73 | 0***5 | Прокладка регулировочная | |
| 74 | 0***8 | Кольцо | |
| 74 | 0***8 | Кольцо | |
| 74 | 0***0 | Кольцо | |
| 75 | 1***2 | Манжета | |
| 75 | 1***2 | Манжета | |
| 75 | 1***2 | Манжета | |
| 76 | 1***8 | Шпилька | |
| 76 | 1***8 | Шпилька | |
| 76 | 1***0 | Шпилька | |
| 77 | 0***3 | Колпак рейки | |
| 77 | 0***3 | Колпак рейки | |
| 77 | 0***0 | Колпак рейки | |
| 78 | 0***9 | Прокладка | |
| 78 | 0***9 | Прокладка | |
| 78 | 0***0 | Прокладка головки | |
| 79 | 1***3 | Штифт установочный | |
| 79 | 1***3 | Штифт установочный | |
| 79 | 1***3 | Штифт установочный | |
| 80 | Л***А | Шпилька | |
| 80 | Л***А | Шпилька | |
| 80 | Л***0 | Шпилька | |
| 81 | 0***8 | Планка | |
| 81 | 0***8 | Планка | |
| 81 | 0***8 | Планка | |
| 82 | 0***3 | Пробка коническая 1/4" | |
| 82 | 0***3 | Пробка коническая 1/4" | |
| 82 | 0***3 | Пробка коническая 1/4" | |
| 83 | 1***1 | Винт установочный | |
| 83 | 1***1 | Винт установочный | |
| 83 | 1***1 | Винт установочный | |
| 84 | 1***7 | Хомутик | |
| 84 | 1***7 | Хомутик | |
| 84 | 1***7 | Хомутик | |
| 85 | А***7 | Болт поворотного угольника | |
| 85 | А***0 | Болт поворотного угольника | |
| 85 | А***0 | Болт поворотного угольника | |
| 86 | 1***8 | Пробка клапана | |
| 86 | 1***8 | Пробка клапана | |
| 86 | 1***0 | Пробка клапана | |
| 87 | 1***9 | Прокладка | |
| 87 | 1***0 | Прокладка | |
| 87 | 1***0 | Прокладка | |
| 88 | 1***7 | Пружина перепускного клапана | |
| 88 | 1***7 | Пружина перепускного клапана | |
| 88 | 1***7 | Пружина перепускного клапана | |
| 89 | 1***2 | Шарик | |
| 89 | 1***2 | Шарик | |
| 89 | 1***2 | Шарик | |
| 90 | 4***6 | Корпус перепускного клапана | |
| 90 | 4***6 | Корпус перепускного клапана | |
| 90 | 4***0 | Корпус перепускного клапана | |
| 91 | 4***3 | Клапан перепускной | |
| 91 | 4***3 | Клапан перепускной | |
| 91 | 4***3 | Клапан перепускной | |
| 92 | 4***Б | Втулка резьбовая | |
| 92 | 4***Б | Втулка резьбовая | |
| 92 | 4***Б | Втулка резьбовая | |
| 93 | 1***5 | Гайка М10х1 | |
| 93 | 1***5 | Гайка М10х1 | |
| 93 | 1***0 | Гайка | |
| 94 | М***6 | Болт | |
| 94 | М***6 | Болт | |
| 94 | М***6 | Болт | |
| 95 | 1***Б | Зажим | |
| 95 | 1***Б | Зажим | |
| 95 | 1***Б | Зажим | |
| 96 | 1***Б | Зажим | |
| 96 | 1***Б | Зажим | |
| 96 | 1***Б | Зажим | |
| 97 | 1***8 | Зажим | |
| 97 | 1***8 | Зажим | |
| 97 | 1***0 | Зажим в сборе | |
| 98 | 0***В | Фланец регулятора в сборе | |
| 98 | 0***В | Фланец регулятора в сборе | |
| 98 | 0***0 | Фланец регулятора в сборе | |
| 99 | 0***1 | Вал в сборе | |
| 99 | 0***1 | Вал в сборе | |
| 99 | 0***1 | Вал в сборе | |
| 100 | 0***2 | Головка в сборе | |
| 100 | 0***0 | Головка в сборе | |
| 100 | 0***0 | Головка в сборе | |
| 101 | 0***0 | Корпус в сборе | |
| 101 | 0***0 | Корпус в сборе | |
| 102 | 4***Р | Клапан с прокладкой | |
| 102 | 4***Р | Клапан с прокладкой | |
| 102 | 4***Р | Клапан с прокладкой | |
| 103 | 4***5 | Плунжерная пара | |
| 103 | 4***5 | Плунжерная пара | |
| 103 | 4***5 | Плунжерная пара | |
| 104 | 0***6 | Крышка подшипника с манжетой | |
| 104 | 0***6 | Крышка подшипника с манжетой | |
| 104 | 0***0 | Крышка подшипника с манжетой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
