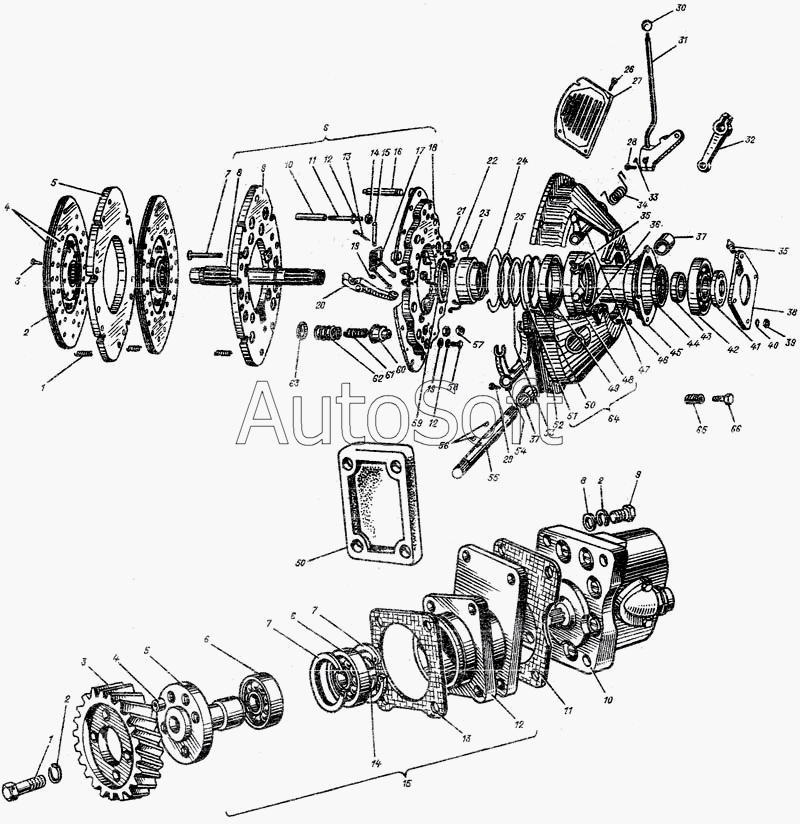

Каталог запасных частей к технике: Алтайдизель А-01М, Д-461 (2002). Муфта сцепления
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
46
47
47
47
48
48
48
49
49
49
50
50
50
51
51
51
52
52
52
52
52
53
53
53
54
54
54
55
55
55
56
56
56
57
57
57
58
58
58
59
59
59
60
60
60
61
61
61
62
62
62
63
63
63
64
64
64
65
65
65
66
66
66
67
67
67
67
67
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-21С1 | 0***1 | Муфта сцепления в сборе | |
| 01М-21С1-10 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1-10.10 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1-20.10 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1-20.20 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1-50 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1-50.10 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1-50.20 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1.10 | 0***0 | Муфта сцепления в сборе | |
| 01М-21С1.20 | 0***0 | Муфта сцепления в сборе | |
| 1 | 6***7 | Пружина отжимная | |
| 1 | 6***7 | Пружина отжимная | |
| 1 | 6***0 | Пружина отжимная | |
| 2 | 0***0 | Диск ведомый | |
| 2 | 0***0 | Диск ведомый | |
| 2 | 0***0 | Диск ведомый | |
| 2 | 0***6 | Диск ведомый | |
| 2 | 0***6 | Диск ведомый | |
| 2 | 0***0 | Диск ведомый | |
| 3 | 2***2 | Заклепка | |
| 3 | 2***2 | Заклепка | |
| 3 | 2***2 | Заклепка | |
| 4 | 0***А | Накладка фрикционная | |
| 4 | 0***А | Накладка фрикционная | |
| 4 | 0***А | Накладка фрикционная | |
| 5 | 0***5 | Диск ведущий средний | |
| 5 | 0***5 | Диск ведущий средний | |
| 5 | 0***5 | Диск ведущий средний | |
| 6 | 0***1 | Корпус с диском в сборе | |
| 6 | 0***1 | Корпус с диском в сборе | |
| 6 | 0***1 | Корпус с диском в сборе | |
| 6 | 0***0 | Корпус с диском в сборе | |
| 7 | 0***0 | Болт отжимного рычага | |
| 7 | 0***0 | Болт отжимного рычага | |
| 7 | 0***0 | Болт отжимного рычага | |
| 8 | 0***3 | Вал сцепления | |
| 8 | 0***3 | Вал сцепления | |
| 8 | 0***3 | Вал сцепления | |
| 9 | 0***4 | Диск ведущий крайний | |
| 9 | 0***4 | Диск ведущий крайний | |
| 9 | 0***4 | Диск ведущий крайний | |
| 10 | 0***3 | Втулка дистанционная | |
| 10 | 0***3 | Втулка дистанционная | |
| 10 | 0***0 | Втулка дистанционная | |
| 11 | М***6 | Шпилька | |
| 11 | М***6 | Шпилька | |
| 11 | М***6 | Шпилька | |
| 12 | 1***2 | Шайба пружинная | |
| 12 | 1***2 | Шайба пружинная | |
| 12 | 1***2 | Шайба пружинная | |
| 13 | 3***7 | Шплинт | |
| 13 | 3***7 | Шплинт | |
| 13 | 3***7 | Шплинт | |
| 14 | М***5 | Гайка | |
| 14 | М***5 | Гайка | |
| 14 | М***5 | Гайка | |
| 15 | 0***9 | Палец отжимного рычага | |
| 15 | 0***9 | Палец отжимного рычага | |
| 15 | 0***0 | Палец отжимного рычага | |
| 16 | 0***1 | Палец ведущий | |
| 16 | 0***1 | Палец ведущий | |
| 16 | 0***0 | Палец ведущий | |
| 17 | 0***2 | Пружина отжимного рычага | |
| 17 | 0***2 | Пружина отжимного рычага | |
| 17 | 0***0 | Пружина отжимного рычага | |
| 18 | 0***1 | Корпус муфты | |
| 18 | 0***1 | Корпус муфты | |
| 18 | 0***0 | Корпус муфты | |
| 19 | 1***1 | Шайба | |
| 19 | 1***1 | Шайба | |
| 19 | 1***1 | Шайба | |
| 20 | 0***1 | Рычаг отжимной | |
| 20 | 0***1 | Рычаг отжимной | |
| 20 | 0***0 | Рычаг отжимной | |
| 21 | 0***4 | Гайка регулировочная | |
| 21 | 0***4 | Гайка регулировочная | |
| 21 | 0***0 | Гайка регулировочная | |
| 22 | 0***3 | Скоба | |
| 22 | 0***3 | Скоба | |
| 22 | 0***0 | Скоба | |
| 23 | 0***1 | Упор подшипника | |
| 23 | 0***1 | Упор подшипника | |
| 23 | 0***1 | Упор подшипника | |
| 24 | 0***А | Кольцо стопорное | |
| 24 | 0***А | Кольцо стопорное | |
| 24 | 0***0 | Кольцо стопорное | |
| 25 | 0***2 | Крышка сальника | |
| 25 | 0***2 | Крышка сальника | |
| 25 | 0***0 | Крышка сальника | |
| 26 | М***6 | Болт | |
| 26 | М***6 | Болт | |
| 26 | М***6 | Болт | |
| 27 | 0***1 | Крышка люка | |
| 27 | 0***1 | Крышка люка | |
| 27 | 0***1 | Крышка люка | |
| 28 | М***6 | Болт | |
| 28 | М***6 | Болт | |
| 28 | М***6 | Болт | |
| 29 | М***6 | Болт | |
| 29 | М***6 | Болт | |
| 29 | М***6 | Болт | |
| 30 | 5***7 | Ручка рычага | |
| 30 | 5***0 | Ручка рычага | |
| 30 | 5***0 | Ручка рычага | |
| 31 | 0***1 | Рычаг а сборе | |
| 31 | 0***1 | Рычаг а сборе | |
| 31 | 0***0 | Рычаг а сборе | |
| 32 | Т***А | Рычаг бендикса | |
| 32 | Т***А | Рычаг бендикса | |
| 33 | 5***1 | Шпонка сегментная | |
| 33 | 5***1 | Шпонка сегментная | |
| 33 | 5***1 | Шпонка сегментная | |
| 34 | 1***7 | Пружина | |
| 34 | 1***7 | Пружина | |
| 34 | 1***0 | Пружина | |
| 35 | 1***3 | Масленка | |
| 35 | 1***3 | Масленка | |
| 35 | 1***3 | Масленка | |
| 36 | 0***8 | Заглушка | |
| 36 | 0***8 | Заглушка | |
| 36 | 0***0 | Заглушка | |
| 37 | 0***4 | Втулка | |
| 37 | 0***4 | Втулка | |
| 37 | 0***4 | Втулка | |
| 38 | 4***А | Крышка сальника | |
| 38 | 4***А | Крышка сальника | |
| 38 | 4***А | Крышка сальника | |
| 39 | М***7 | Гайка | |
| 39 | М***7 | Гайка | |
| 39 | М***7 | Гайка | |
| 40 | 1***2 | Шайба пружинная | |
| 40 | 1***2 | Шайба пружинная | |
| 40 | 1***2 | Шайба пружинная | |
| 41 | 2***2 | Манжета | |
| 41 | 2***2 | Манжета | |
| 41 | 2***2 | Манжета | |
| 42 | 4***8 | Подшипник | |
| 42 | 4***8 | Подшипник | |
| 42 | 4***8 | Подшипник | |
| 43 | 6***8 | Обойма | |
| 43 | 6***8 | Обойма | |
| 43 | 6***0 | Обойма | |
| 44 | 1***2 | Манжета | |
| 44 | 1***2 | Манжета | |
| 44 | 1***2 | Манжета | |
| 45 | 0***6 | Корпус подшипника | |
| 45 | 0***6 | Корпус подшипника | |
| 45 | 0***0 | Корпус подшипника | |
| 46 | М***6 | Шпилька | |
| 46 | М***6 | Шпилька | |
| 46 | М***6 | Шпилька | |
| 47 | 6***1 | Рычаг с осью | |
| 47 | 6***1 | Рычаг с осью | |
| 47 | 6***1 | Рычаг с осью | |
| 48 | 0***А | Корпус муфты выключения | |
| 48 | 0***А | Корпус муфты выключения | |
| 48 | 0***0 | Корпус муфты выключения | |
| 49 | 4***1 | Подшипник | |
| 49 | 4***1 | Подшипник | |
| 49 | 4***1 | Подшипник | |
| 50 | 0***0 | Кольцо уплотнительное | |
| 50 | 0***0 | Кольцо уплотнительное | |
| 50 | 0***0 | Кольцо уплотнительное | |
| 51 | 0***4 | Кольцо сальника | |
| 51 | 0***4 | Кольцо сальника | |
| 51 | 0***0 | Кольцо сальника | |
| 52 | 0***А | Крышка | |
| 52 | 0***0 | Крышка | |
| 52 | 0***0 | Крышка | |
| 52 | 0***0 | Крышка | |
| 52 | 0***0 | Крышка | |
| 53 | 0***0 | Кольцо сальника | |
| 53 | 0***0 | Кольцо сальника | |
| 53 | 0***0 | Кольцо сальника | |
| 54 | 0***6 | Вилка выключения | |
| 54 | 0***6 | Вилка выключения | |
| 54 | 0***0 | Вилка выключения | |
| 55 | 0***5 | Валик вилки | |
| 55 | 0***5 | Валик вилки | |
| 55 | 0***0 | Валик вилки | |
| 56 | 8***1 | Шпонка | |
| 56 | 8***1 | Шпонка | |
| 56 | 8***1 | Шпонка | |
| 57 | М***5 | Гайка | |
| 57 | М***5 | Гайка | |
| 57 | М***5 | Гайка | |
| 58 | 0***8 | Болт балансировочный | |
| 58 | 0***8 | Болт балансировочный | |
| 58 | 0***0 | Болт балансировочный | |
| 59 | 0***2 | Кольцо рычагов | |
| 59 | 0***2 | Кольцо рычагов | |
| 59 | 0***0 | Кольцо рычагов | |
| 60 | 0***5 | Стакан пружины | |
| 60 | 0***5 | Стакан пружины | |
| 60 | 0***0 | Стакан пружины | |
| 61 | 0***0 | Пружина внутренняя | |
| 61 | 0***0 | Пружина внутренняя | |
| 61 | 0***0 | Пружина внутренняя | |
| 62 | 1***1 | Пружина наружная | |
| 62 | 1***1 | Пружина наружная | |
| 62 | 1***0 | Пружина наружная | |
| 63 | 0***9 | Подпятник пружины | |
| 63 | 0***9 | Подпятник пружины | |
| 63 | 0***0 | Подпятник пружины | |
| 64 | 0***9 | Муфта выключения в сборе | |
| 64 | 0***9 | Муфта выключения в сборе | |
| 64 | 0***0 | Муфта выключения в сборе | |
| 65 | 0***8 | Втулка резьбовая | |
| 65 | 0***8 | Втулка резьбовая | |
| 65 | 0***8 | Втулка резьбовая | |
| 66 | 0***6 | Пробка | |
| 66 | 0***6 | Пробка | |
| 66 | 0***6 | Пробка | |
| 67 | 0***2 | Крышка | |
| 67 | 0***2 | Крышка | |
| 67 | 0***2 | Крышка | |
| 67 | 0***0 | Крышка | |
| 67 | 0***0 | Крышка | |
| 67 | 0***0 | Крышка | |
| 67 | 0***0 | Крышка |
