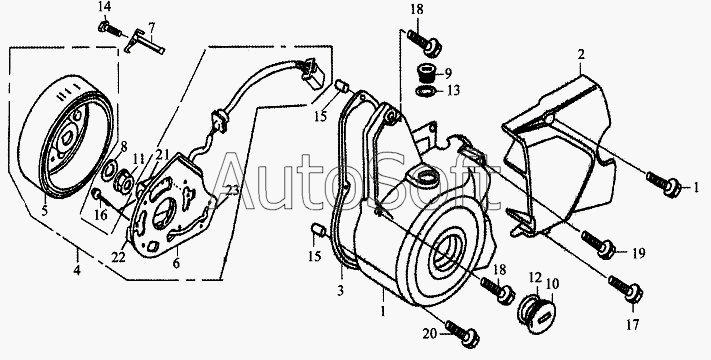

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С (2008). Левая крышка картера и генератор
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
22
23
21
20
19
18
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***В | Левая крышка картера | |
| 2 | 1***В | Закрытие звездочки | |
| 3 | 1***В | Прокладка левой крышки | |
| 4 | 3***В | Генератор в сборе | |
| 5 | 3***В | Маховик генератора | |
| 6 | 3***В | Статор | |
| 7 | 3***В | Фиксатор провода | |
| 8 | 3***G | Шайба | |
| 9 | 1***В | Пробка контрольного отверстия | |
| 10 | 1***В | Пробка | |
| 11 | 3***G | Контргайка | |
| 12 | 1***В | Кольцо 27х2 | |
| 13 | 1***В | Кольцо | |
| 14 | G***6 | Болт М5х12 | |
| 15 | 1***G | Штифт 8х12 | |
| 16 | G***6 | Болт М5х12 | |
| 17 | G***6 | Болт М6х28 | |
| 18 | G***6 | Болт М6х32 | |
| 19 | G***6 | Болт М6х50 | |
| 20 | G***6 | Болт М6х70 | |
| 21 | G***6 | Болт М6х12 | |
| 22 | 3***G | Катушка освещения | |
| 23 | 3***G | Катушка зарядная | |
| 24 | 3***G | Катушка зажигания |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
