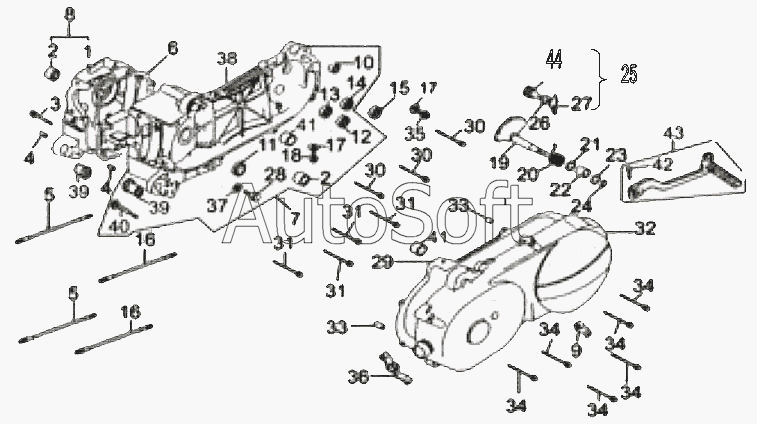

Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB (2008). Картер
1
2
2
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
19
20
21
22
23
24
25
26
27
29
31
31
31
31
32
33
33
35
36
37
38
39
39
40
41
41
42
43
43
44
34
34
34
34
34
34
30
30
30
28
18
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***О | Картер правый | |
| 2 | 1***I | Втулка подвески двигателя | |
| 3 | G***6 | Болт M5х12 | |
| 4 | 1***I | Штифт 8х14 | |
| 5 | 1***2 | Шпилька цилиндра А М7х168 | |
| 6 | 1***9 | Прокладка картера | |
| 7 | 1***1 | Левая половина картера в сборе | |
| 8 | 1***1 | Правый картер в сборе | |
| 9 | 2***6 | Зажим троса тормоза | |
| 10 | 1***I | Втулка нижняя заднего амортизатора | |
| 11 | 1***I | Левый сальник 19.8х30х5 | |
| 12 | G***9 | Подшипник 6203 | |
| 13 | G***9 | Подшипник 6203 | |
| 14 | G***9 | Подшипник 6203 | |
| 15 | 2***0 | Сальник ведущий 17х30х6 | |
| 16 | 1***3 | Шпилька цилиндра В | |
| 17 | 1***I | Шайба спускной пробки | |
| 18 | G***7 | Болт М8х12 | |
| 19 | 2***0 | Вал кикстартера в сборе | |
| 20 | 2***8 | Пружина возвратная | |
| 21 | 2***8 | Нейлоновая втулка | |
| 22 | 2***7 | Втулка | |
| 23 | 2***4 | Шайба 14 | |
| 24 | 2***2 | Пружинное кольцо 13 | |
| 25 | 2***0 | Мост шестерни в сборе | |
| 26 | 2***4 | Шайба 10 | |
| 27 | 2***1 | Пружина тормозная | |
| 28 | G***6 | Спускная пробка | |
| 29 | 1***9 | Прокладка левой крышки картера | |
| 30 | G***6 | Болт М8х35 | |
| 31 | G***6 | Болт M8х40 | |
| 32 | 1***1 | Левая крышка картера | |
| 33 | 1***1 | Штифт 8х14 | |
| 34 | G***6 | Болт М8х35 | |
| 35 | 1***1 | Контрольная пробка уровня масла | |
| 36 | 1***1 | Зажим троса дросселя | |
| 37 | 1***3 | Шайба 12 | |
| 38 | 1***0 | Картер, левый | |
| 39 | 4***7 | Втулка центральной подставки | |
| 40 | 4***9 | Пружинная шпилька | |
| 41 | 2***2 | Втулка | |
| 42 | G***6 | Болт М5х12 | |
| 43 | 2***1 | Рычаг кикстартера в сборе | |
| 43 | 2***0 | Рычаг кикстартера | |
| 44 | 2***1 | Мост шестерни |
