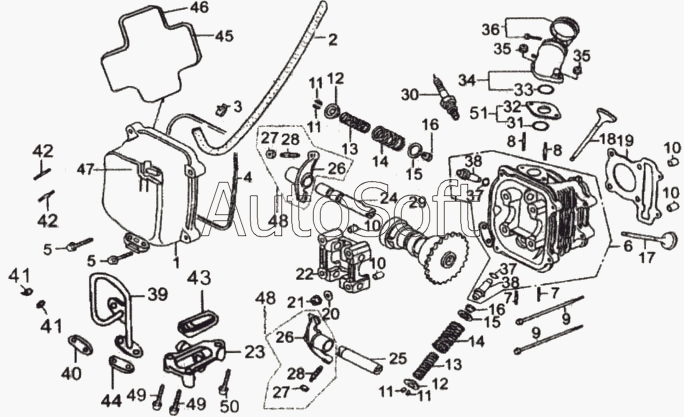

Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB (2008). Крышка головки цилиндров и головка цилиндра
1
2
3
4
6
7
7
8
8
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
36
37
37
38
38
39
40
41
41
42
42
43
44
45
46
47
48
48
51
9
9
5
5
50
49
49
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка головки цилиндров | |
| 2 | 2***2 | Отводящая выпускная труба | |
| 3 | 2***3 | Хомут выпускной трубы | |
| 4 | 1***2 | Прокладка крышки головки цилиндров | |
| 5 | G***6 | Болт М6х25 | |
| 6 | 1***0 | Головка цилиндра в сборе | |
| 7 | G***8 | Болт M6х32 | |
| 8 | G***8 | Болт M6х32 | |
| 9 | G***6 | Болт М6х100 | |
| 10 | 1***8 | Штифт 8х14 | |
| 11 | 1***2 | Сухарик клапана | |
| 12 | 1***1 | Опора верхняя | |
| 13 | 1***6 | Пружина внутренняя | |
| 14 | 1***5 | Пружина наружная | |
| 15 | 1***3 | Опора нижняя | |
| 16 | 1***0 | Сальник | |
| 17 | 1***0 | Клапан выпускной | |
| 18 | 1***0 | Клапан впускной | |
| 19 | 1***1 | Прокладка головки цилиндра | |
| 20 | G***5 | Шайба 6 | |
| 21 | G***8 | Гайка М7 | |
| 22 | 1***4 | Корпус распределительного вала | |
| 23 | 2***1 | Наконечник однопутевого клапана | |
| 24 | 1***0 | Комплект осей коромысла клапана | |
| 25 | 1***3 | Ось коромысла клапана | |
| 26 | 1***1 | Плечо коромысла клапана | |
| 27 | 1***6 | Регулировочная гайка клапанного зазора | |
| 28 | 1***5 | Регулировочный винт клапанного зазора | |
| 29 | 1***0 | Распределительный вал в сборе | |
| 30 | 3***0 | Свеча зажигания (C7HAS) | |
| 31 | 1***2 | Уплотнительное кольцо впускной трубы | |
| 32 | 1***1 | Теплоизолирующая прокладка | |
| 33 | 1***1 | Уплотнительное кольцо | |
| 34 | 1***0 | Патрубок впускной | |
| 35 | G***6 | Гайка с буртиком 5 мм | |
| 36 | 1***0 | Патрубок впускной | |
| 37 | 1***6 | Уплотнительное кольцо направляющей | |
| 38 | 1***4 | Направляющая клапана | |
| 39 | 2***0 | Трубка для прохода воздуха | |
| 40 | 2***1 | Прокладка | |
| 41 | 2***4 | Гайка М6 | |
| 42 | 2***3 | Шпилька | |
| 43 | 2***0 | Однопутевой клапан | |
| 44 | 2***2 | Прокладка | |
| 45 | 1***3 | Крышка | |
| 46 | 1***4 | Прокладка крышки | |
| 47 | 2***0 | Выпускной дроссель | |
| 48 | 1***0 | Клапанное коромысло в сборе | |
| 49 | G***6 | Болт М6х40 | |
| 50 | G***6 | Болт М6х25 | |
| 51 | 1***0 | Комплект теплоизолирующих прокладок | |
| 52 | 2***1 | Корпус распределительного вала с коромыслами в сборе |
