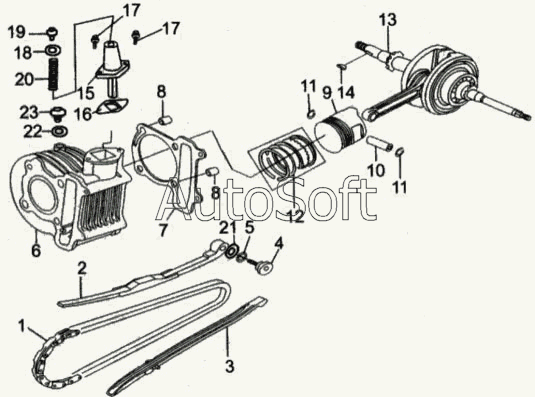

Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB (2008). Блок цилиндров, коленчатый вал, шатун, поршень
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
18
18
19
20
21
22
23
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Цепь привода распределительного механизма | |
| 2 | 1***0 | Пластина натяжителя | |
| 3 | 1***0 | Успокоитель | |
| 4 | 1***I | Винт | |
| 5 | 1***1 | Уплотнительное кольцо 15.5х1.5 | |
| 6 | 1***0 | Цилиндр в сборе | |
| 7 | 1***1 | Прокладка блока цилиндров | |
| 8 | 1***8 | Штифт | |
| 9 | 1***1 | Поршень | |
| 10 | 1***1 | Палец поршневой | |
| 11 | 1***2 | Стопорное кольцо поршневого пальца | |
| 12 | 1***0 | Комплект поршневых колец | |
| 13 | 1***0 | Коленчатый вал в сборе | |
| 14 | 1***8 | Сегментная шпонка | |
| 15 | 1***0 | Натяжитель в сборе | |
| 16 | 1***9 | Прокладка натяжителя | |
| 17 | G***6 | Болт М6х18 | |
| 18 | 1***9 | Шайба 8 | |
| 19 | G***2 | Болт M8х8 | |
| 20 | 1***3 | Пружина, работающая на натяжение | |
| 21 | 1***2 | Шайба | |
| 22 | 1***5 | Шайба 6 | |
| 23 | 1***4 | Болт М6х12 |
