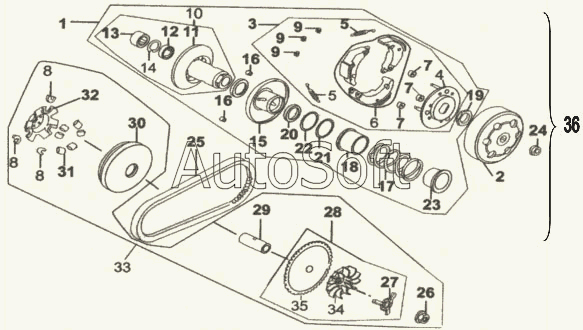

Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB (2008). Ремень, ведущий и ведомый шкив
1
2
3
4
5
5
6
7
7
7
8
8
8
9
9
9
10
11
12
13
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ведомый шкив в сборе | |
| 2 | 2***0 | Ведомый диск сцепления | |
| 3 | 2***0 | Блок сцепления в сборе | |
| 4 | 2***0 | Ведущий диск сцепления | |
| 5 | 2***7 | Пружина колодки | |
| 6 | 2***0 | Комплект колодок сцепления | |
| 7 | 2***5 | Демпфирующая резина | |
| 8 | 2***3 | Зажимной ползун | |
| 9 | G***6 | Пружинное кольцо | |
| 10 | 2***0 | Неподвижный диск в сборе | |
| 11 | 2***0 | Неподвижный диск шкива ведомого | |
| 12 | G***6 | Подшипник 6901U | |
| 13 | G***9 | Игольчатый подшипник 17х25х18 | |
| 14 | G***6 | Стопорное кольцо | |
| 15 | 2***0 | Подвижный диск шкива ведомого | |
| 16 | 2***1 | Направляющий штифт | |
| 17 | 2***4 | Пружина сжатия | |
| 18 | 2***5 | Опора пружины, правая | |
| 19 | 2***7 | Гайка М28 | |
| 20 | 2***0 | Сальник 34х39х3 | |
| 21 | 2***3 | Уплотнительное кольцо 36х1.5 | |
| 22 | 2***9 | Уплотнительное кольцо 39.8х2.2 | |
| 23 | 2***6 | Опора пружины, левая | |
| 24 | 2***2 | Контргайка M10х1.25 | |
| 25 | 2***0 | Ремень 669-18-30 (Ремень 729-17,7-30) | |
| 26 | 2***5 | Контргайка M12х1.25 | |
| 27 | 2***3 | Храповик | |
| 28 | 2***0 | Комплект неподвижного диска шкива ведущего | |
| 29 | 2***1 | Втулка ведущего шкива | |
| 30 | 2***0 | Подвижный диск ведущего шкива | |
| 31 | 2***0 | Комплект роликов | |
| 32 | 2***2 | Скоба | |
| 33 | 2***0 | Ведущий блок в сборе | |
| 34 | 1***2 | Крыльчатка вентилятора | |
| 35 | 2***1 | Неподвижный диск ведущего шкива | |
| 36 | 2***1 | Ведомый шкив с диском сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
