Каталог запасных частей к технике: ЗиД Двигатель 253 FMM (2008). Коленчатый вал и поршень
1
1
2
3
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
20
21
22
23
23
24
24
25
25

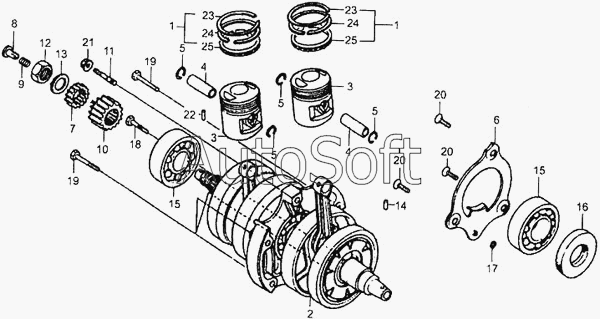

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Комплект поршневых колец | |
| 2 | 1***0 | Коленчатый вал в сборе | |
| 3 | 1***1 | Поршень | |
| 4 | 1***1 | Палец поршневой | |
| 5 | 1***2 | Стопорное кольцо поршневого пальца | |
| 6 | 1***I | Поддон картера | |
| 7 | 1***1 | Ведущая шестерня 24Т масляного насоса | |
| 8 | 1***I | Маслопровод коленвала | |
| 9 | 1***I | Пружина | |
| 10 | 2***1 | Ведущая шестерня 33Т | |
| 11 | G***8 | Шпилька M8x45 | |
| 12 | 2***I | Гайка M16 | |
| 13 | 1***I | Шайба | |
| 14 | 1***I | Штифт 4x4.9 | |
| 15 | G***6 | Подшипник55x67x20 | |
| 16 | 2***I | Сальник 35x52x7 | |
| 17 | 1***I | Кольцо круглого сечения 6x3 | |
| 18 | G***2 | Болт M8х35 | |
| 19 | G***2 | Болт M8х35 | |
| 20 | G***1 | Винт М6x16 | |
| 21 | G***1 | Гайка М6 | |
| 22 | G***2 | Штифт2x13.8 | |
| 23 | 1***1 | Поршневое кольцо (I) | |
| 24 | 1***2 | Поршневое кольцо (II) | |
| 25 | 1***0 | Маслосъемное поршневое кольцо, 3-зв. |
