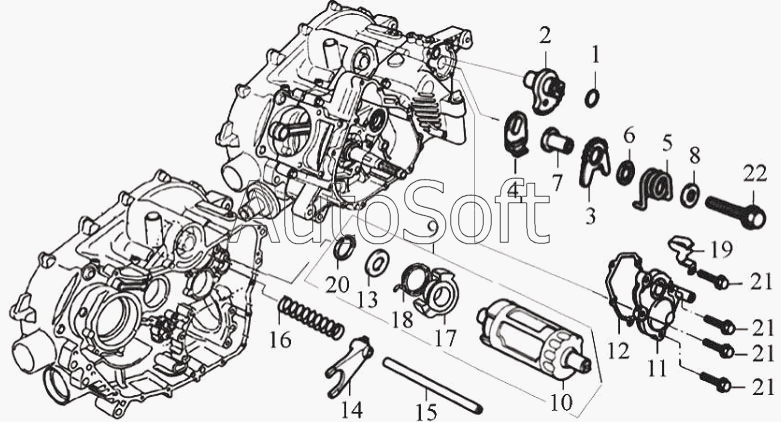

Каталог запасных частей к технике: ЗиД Двигатель 185 MQ (2008). Механизм переключения передач
12
22
21
21
21
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Кольцо круглого сечения | |
| 2 | 2***0 | Вал переключения передач | |
| 3 | 2***5 | Регулирующая пластина вторичного переключения | |
| 4 | 2***7 | Ограничитель вала переключения передач | |
| 5 | 2***3 | Возвратная пружина вала переключения перед ач | |
| 6 | 2***4 | Шайба | |
| 7 | 2***5 | Втулка вала переключения передач | |
| 8 | 2***2 | Стопорная шайба | |
| 9 | 2***0 | Кулачковый вал переключения | |
| 10 | 2***0 | Вал с вилками в сборе | |
| 11 | 2***1 | Крышка | |
| 12 | 2***5 | Прокладка крышки | |
| 13 | 2***4 | Цилиндрическая шайба | |
| 14 | 2***1 | Вилка переключения передач 1 | |
| 15 | 2***1 | Ось вилки (1) | |
| 16 | 2***3 | Пружина вилки | |
| 17 | 2***1 | Стояночный xраповик | |
| 18 | 2***3 | Возвратная пружина | |
| 19 | 3***8 | Фиксатор электропроводки генератора | |
| 20 | G***1 | Пружинящее стопорное кольцо 58 | |
| 21 | G***1 | Болт М6х25 | |
| 22 | G***3 | Болт M6х20 |
