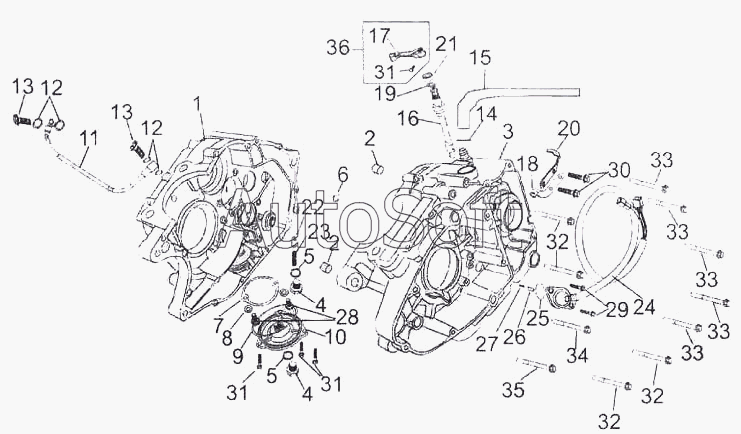

Каталог запасных частей к технике: ЗиД Двигатель 172ММ-2 (2008). Картер
28
20
21
22
23
24
25
26
27
19
29
30
31
31
31
32
32
32
33
33
33
33
33
34
35
36
10
2
2
3
4
4
5
5
6
7
8
9
1
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Картер правая половина | |
| 2 | 1***M | Штифт | |
| 3 | 1***0 | Картер, левый | |
| 4 | 1***M | Пробка спускного отверстия | |
| 5 | 1***M | Шайба пробки спускного отверстия | |
| 6 | 1***M | Уплотнительное кольцо | |
| 7 | 1***M | Сетка в сборе | |
| 8 | 1***M | Шайба сетки 5,2х12х1 | |
| 9 | 1***M | Уплотнительное кольцо крышки сетки | |
| 10 | 1***M | Крышка сетки | |
| 11 | 1***0 | Впускная трубка маслопровода в сборе | |
| 12 | 1***M | Шайба 8,2х14,5х2 | |
| 13 | 1***M | Шайба 8,2х14,5х2 | |
| 14 | 2***2 | Держатель выпускной трубы | |
| 15 | 2***2 | Трубка сапуна | |
| 16 | 2***M | Рабочий вал сцепления | |
| 17 | 2***M | Рычаг управления сцеплением | |
| 18 | 2***M | Кронштейн троса сцепления | |
| 19 | 2***M | Шайба 14,0х21,8х1 | |
| 20 | 2***7 | Прижимная пластина сальника | |
| 21 | 2***M | Сальник вала переключения 12х22х9 | |
| 22 | 2***M | Штифт | |
| 23 | 2***M | Пружина | |
| 24 | 3***M | Жгут проводов зубчатой передачи | |
| 25 | 3***M | Уплотнительное кольцо | |
| 26 | 3***M | Датчик индикатора передачи | |
| 27 | 3***M | Пружина | |
| 28 | G***3 | Болт M6х20 | |
| 29 | G***3 | Болт M6х20 | |
| 30 | G***1 | Болт М6х25 | |
| 31 | G***1 | Болт M5х12 | |
| 32 | G***1 | Болт M5х12 | |
| 33 | G***1 | Болт M5х12 | |
| 34 | G***1 | Болт M5х12 | |
| 35 | G***1 | Болт М6х25 | |
| 36 | 2***1 | Рычаг управления сцеплением |
