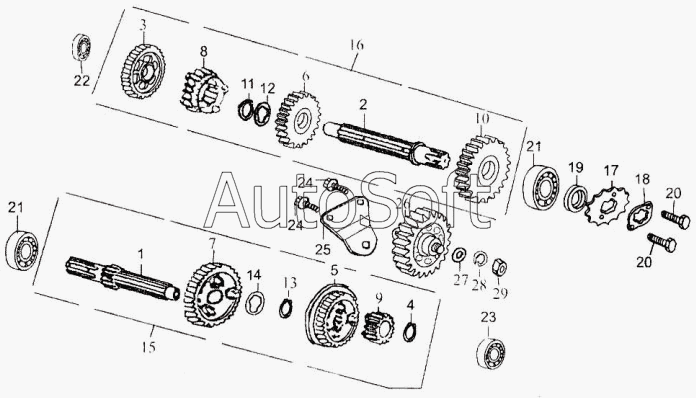

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н (2008). Трансмиссионные валы
15
29
28
27
26
25
24
24
23
22
21
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Н | Первичный вал | |
| 2 | 2***Н | Вторичный вал | |
| 3 | 2***Н | Шестерня I передачи вторичного вала | |
| 4 | 2***Н | Втулка | |
| 5 | 2***H | Шестерня II передачи первичного вала | |
| 6 | 2***H | Шестерня II передачи вторичного вала | |
| 7 | 2***H | Шестерня III передачи первичного вала | |
| 8 | 2***H | Шестерня III передачи вторичного вала | |
| 9 | 2***H | Шестерня заднего хода первичного вала | |
| 10 | 2***H | Шестерня заднего хода вторичного вала | |
| 11 | 2***G | Стопорное кольцо | |
| 12 | 2***G | Шайба 14 | |
| 13 | 2***G | Шайба 14 | |
| 14 | 2***G | Пружинное стопорное кольцо | |
| 15 | 2***H | Первичный вал в сборе | |
| 16 | 2***Н | Вторичный вал в сборе | |
| 17 | 2***3 | Звездочка | |
| 18 | 2***G | Стопорная пластина звездочки | |
| 19 | 2***G | Сальник 17х29х5 | |
| 20 | G***3 | Болт М6х8 | |
| 21 | G***4 | Шарикоподшипник 6000 | |
| 22 | G***6 | Подшипник 6301 | |
| 23 | G***6 | Подшипник 6301 | |
| 24 | G***3 | Болт M6х20 | |
| 25 | 2***Н | Кронштейн вала | |
| 26 | 2***H | Шестерня промежуточная заднего хода | |
| 27 | 2***H | Кольцо | |
| 28 | 2***H | Стопорная шайба | |
| 29 | G***1 | Гайка М8 |
