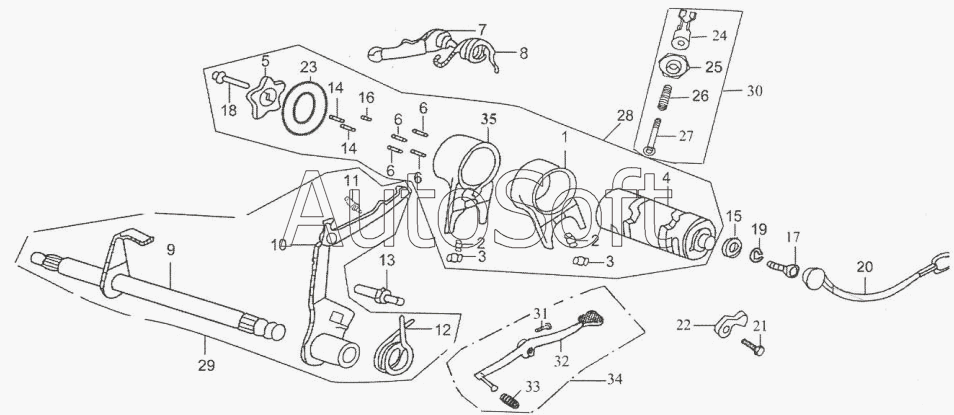

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н (2008). Механизм переключения передач
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
2
3
3
4
5
6
6
6
6
7
8
9
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***H | Вилка I | |
| 2 | 2***G | Штифт ограничительный | |
| 3 | 2***G | Пружинное стопорное кольцо | |
| 4 | 2***H | Барабан переключения | |
| 5 | 2***3 | Диск барабана переключения | |
| 6 | 2***3 | Штифт | |
| 7 | 2***3 | Ограничительная пластина | |
| 8 | 2***3 | Пружина ограничительная | |
| 9 | 2***G | Вал переключения передач | |
| 10 | 2***G | Механизм переключения | |
| 11 | 2***G | Пружина вилки переключения передач | |
| 12 | 2***G | Возвратная пружина | |
| 13 | 2***G | Стопорный винт | |
| 14 | G***9 | Ролик диам.3х8,5 | |
| 15 | 3***G | Контакт | |
| 16 | 2***3 | Фиксатор барабана переключения | |
| 17 | G***1 | Винт | |
| 18 | G***3 | Болт M6х20 | |
| 19 | G***9 | Шайба 6 | |
| 20 | 3***G | Провод | |
| 21 | G***8 | Винт M5х12 | |
| 22 | 3***G | Прокладка | |
| 23 | 2***3 | Ограничительная пластина | |
| 24 | 2***H | Зажим провода | |
| 25 | 2***H | Соединительная пластина | |
| 26 | 2***H | Пружина выключателя | |
| 27 | 2***H | Ограничитель механизма заднего хода | |
| 28 | 2***H | Барабан в сборе | |
| 29 | 2***G | Вал переключения | |
| 30 | 2***H | Фиксатор включателя заднего хода | |
| 31 | G***3 | Болт M6х20 | |
| 32 | 2***G | Рычаг переключения передач | |
| 33 | 2***G | Валик рычага переключения | |
| 34 | 2***G | Рычаг переключения передач в сборе | |
| 35 | 2***H | Вилка II |
