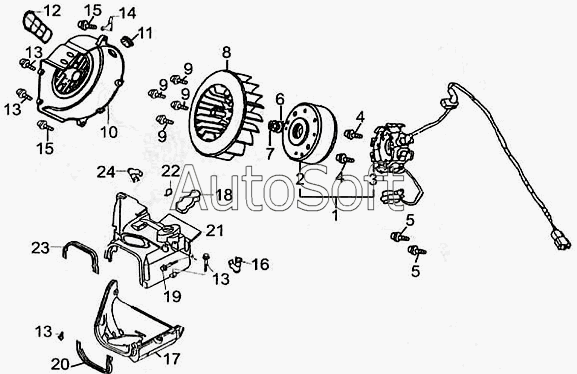

Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ (2008). Крышка вентилятора и генератор
1
2
3
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Генератор в сборе | |
| 2 | 3***0 | Ротор в сборе | |
| 3 | 3***0 | Статор в сборе | |
| 4 | G***6 | Болт М12x1,25x12 | |
| 5 | G***1 | Болт M6x8 | |
| 6 | G***1 | Шайба 6 | |
| 7 | G***1 | Гайка М6 | |
| 8 | 1***0 | Крыльчатка вентилятора | |
| 9 | G***4 | Болт M10x35 | |
| 10 | 1***0 | Крышка вентилятора | |
| 11 | 1***5 | Резиновая пробка | |
| 12 | 1***6 | Направляющая для охлаждения карбюратора | |
| 13 | G***6 | Винт ST M5х16 | |
| 14 | 3***1 | Кронштейн жгута проводов | |
| 15 | G***4 | Болт M10x35 | |
| 16 | 1***2 | Скоба перепускной трубки | |
| 17 | 1***0 | Закрытие воздупровода А | |
| 18 | 1***6 | Резиновая крышка | |
| 19 | G***4 | Болт M10x35 | |
| 20 | 1***3 | Уплотнение закрытия отвода воздуха | |
| 21 | 1***0 | Закрытие воздухопровода В | |
| 22 | 3***1 | Зажим провода катушки зажигания | |
| 23 | 1***3 | Уплотнители | |
| 24 | 1***3 | Зажим трубки сапуна |
