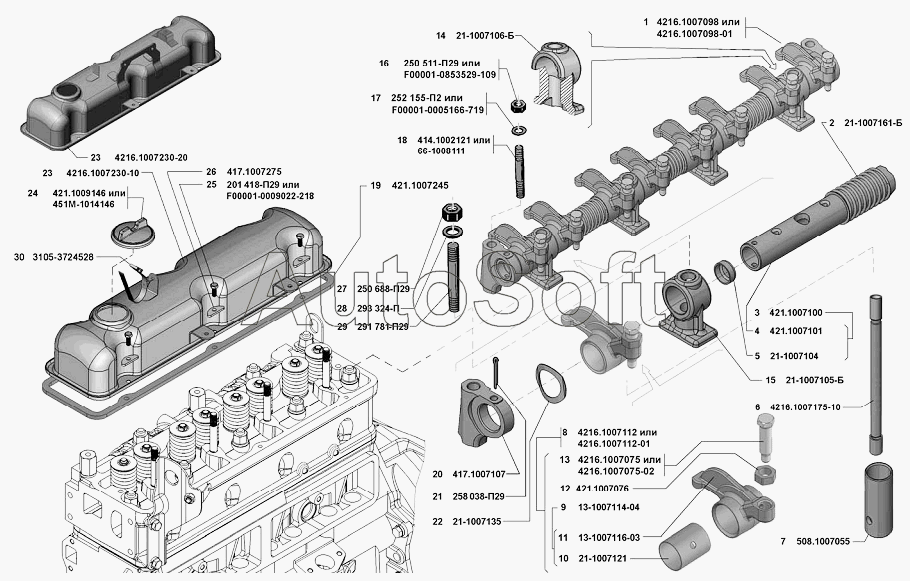

Каталог запасных частей к технике: УМЗ-42164 (Евро 4) (2013). Штанги, толкатели и крышка коромысел
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Ось с коромыслами и стойками в сборе | |
| 1 | 4***1 | Ось с коромыслами и стойками в сборе | |
| 2 | 2***Б | Пружина распорная коромысел клапанов | |
| 3 | 4***0 | Ось коpомысел с заглушками в сбоpе | |
| 4 | 4***1 | Ось коpомысел клапанов | |
| 5 | 2***4 | Заглушка | |
| 6 | 4***0 | Штанга толкателя клапана в сборе | |
| 7 | 5***5 | Толкатель клапана | |
| 8 | 4***2 | Коромысло клапана с регулировочным винтом в сборе | |
| 8 | 4***1 | Коромысло клапана с регулировочным винтом в сборе | |
| 9 | 1***4 | Коромысло клапана с втулкой в сборе | |
| 10 | 2***1 | Втулка коромысла | |
| 11 | 1***3 | Коромысло клапана | |
| 12 | 4***6 | Гайка регулировочного винта толкателя клапана | |
| 13 | 4***5 | Винт регулировочный клапана | |
| 13 | 4***2 | Винт регулировочный клапана | |
| 14 | 2***Б | Стойка оси коромысел четвертая | |
| 15 | 2***Б | Стойка оси коромысел | |
| 16 | 2***9 | Гайка М8х1–6Н | |
| 16 | F***9 | Гайка М8х1-6Н | |
| 17 | 2***2 | Шайба 8Л пружинная | |
| 17 | F***9 | Шайба 8 | |
| 18 | 4***1 | Шпилька М8х1х57 | |
| 18 | 6***1 | Шпилька М8х1х57 | |
| 19 | 4***5 | Прокладка крышки коромысел | |
| 20 | 4***7 | Стойка оси коромысел первая | |
| 21 | 2***9 | Шплинт 3,2х16 | |
| 22 | 2***5 | Шайба пружинная оси коромысел | |
| 23 | 4***0 | Крышка коромысел в сборе | |
| 23 | 4***0 | Крышка коромысел в сборе | |
| 24 | 4***6 | Кpышка маслоналивного патpубка | |
| 25 | 2***9 | Болт М6х16 | |
| 25 | F***8 | Болт М6х16 | |
| 26 | 4***5 | Пластина болтов крепления крышки коромысел | |
| 27 | 2***9 | Гайка М10х1 | |
| 28 | 2***П | Шайба 11 специальная | |
| 29 | 2***9 | Шпилька 2М10х1х65 | |
| 30 | 3***8 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
