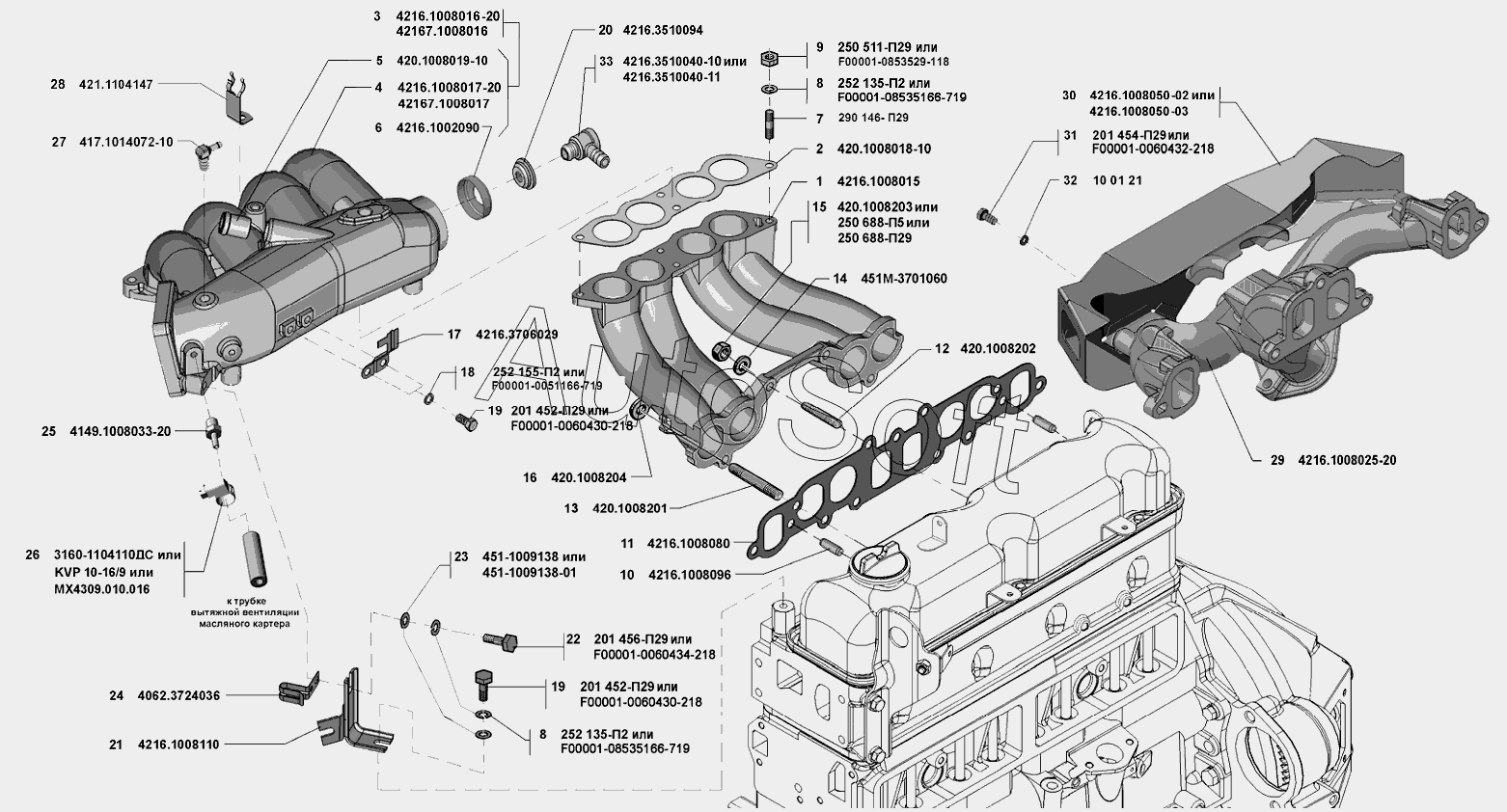

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3) (2011). Газопроводы впускной и выпускной
1
2
3
3
3
4
4
4
5
6
7
8
8
8
8
9
9
9
10
11
12
13
14
15
15
15
15
15
16
17
18
18
18
19
19
19
19
20
21
22
22
22
23
23
23
24
25
26
26
26
26
26
27
28
29
30
30
30
31
31
31
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Труба впускная | |
| 2 | 4***0 | Прокладка ресивера | |
| 3 | 4***0 | Ресивер впускной трубы в сборе | |
| 3 | 4***6 | Ресивер впускной трубы в сборе | |
| 4 | 4***0 | Ресивер впускной трубы | |
| 4 | 4***7 | Ресивер впускной трубы | |
| 5 | 4***0 | Втулка ресивера | |
| 6 | 4***0 | Заглушка ресивера | |
| 7 | 2***9 | Шпилька М8 | |
| 8 | 2***2 | Шайба 8Т пружинная | |
| 8 | F***9 | Шайба 8Т пружинная | |
| 9 | 2***9 | Гайка М8х1–6Н | |
| 9 | F***9 | Гайка М8х1-6Н | |
| 10 | 4***6 | Штифт 10х30 | |
| 11 | 4***0 | Прокладка газопровода | |
| 12 | 4***2 | Шпилька М10х35 | |
| 13 | 4***1 | Шпилька М10х80 | |
| 14 | 4***0 | Шайба 10,5 | |
| 15 | 2***9 | Гайка М10х1 | |
| 15 | 2***5 | Гайка М10х1-6Н | |
| 15 | 4***3 | Гайка М10х1 | |
| 16 | 4***4 | Шайба | |
| 17 | 4***9 | Кронштейн разъема жгута форсунок | |
| 18 | 2***2 | Шайба 8Л пружинная | |
| 18 | F***9 | Шайба 8 | |
| 19 | 2***9 | Болт М8х12 | |
| 19 | F***8 | Болт М8-6gх12 | |
| 20 | 4***4 | Втулка уплотнительная | |
| 21 | 4***0 | Кронштейн акселератора | |
| 22 | 2***9 | Болт М8-6gх20 | |
| 22 | F***8 | Болт М8-6gх20 | |
| 23 | 4***8 | Шайба 8,5 специальная | |
| 23 | 4***1 | Шайба 8,5 специальная | |
| 24 | 4***6 | Держатель колодки | |
| 25 | 4***0 | Штуцер | |
| 26 | 3***С | Хомут | |
| 26 | К***9 | Хомут червячный | |
| 26 | Т***1 | Хомут | |
| 27 | 4***0 | Штуцер угловой | |
| 28 | 4***7 | Скоба | |
| 29 | 4***0 | Коллектор выпускной | |
| 30 | 4***2 | Экран коллектора | |
| 30 | 4***3 | Экран коллектора | |
| 31 | 2***9 | Болт М8-6gх16 | |
| 31 | F***8 | Болт М8-6gх16 | |
| 32 | 1***1 | Шайба 8 | |
| 33 | 2***1 | Патрубок воздушный Штуцер забора вакуума | |
| 33 | 4***0 | Штуцер забора вакуума |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
