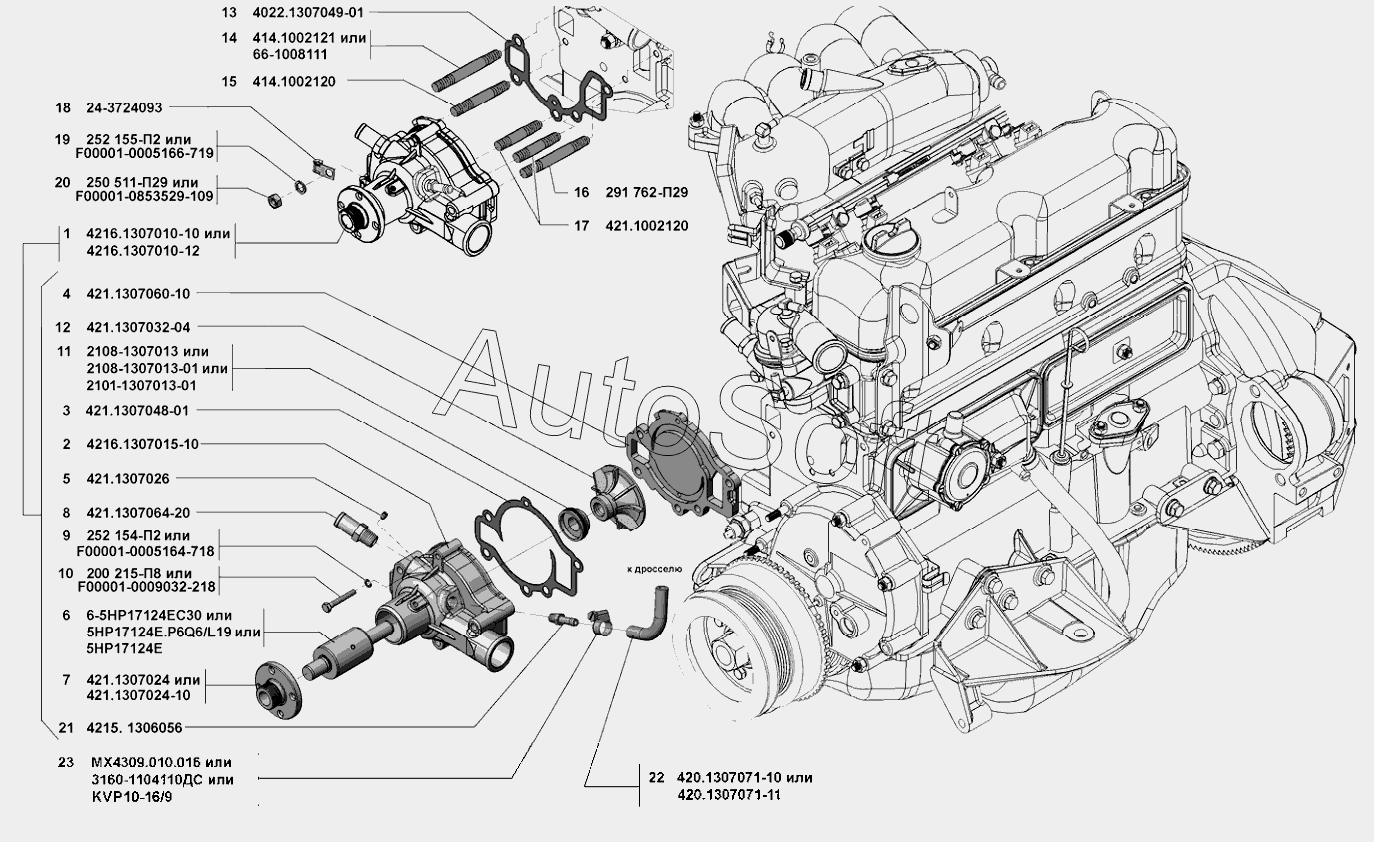

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3) (2011). Насос водяной
1
1
1
2
3
4
5
6
6
6
6
6
7
7
7
8
9
9
9
10
10
10
11
11
11
11
11
12
13
14
14
14
15
16
17
18
19
19
19
20
20
20
21
22
22
22
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Насос водяной в сборе | |
| 1 | 4***2 | Насос водяной в сборе | |
| 2 | 4***0 | Корпус водяного насоса | |
| 3 | 4***1 | Прокладка корпуса водяного насоса | |
| 4 | 4***0 | Крышка корпуса насоса | |
| 5 | 4***6 | Фиксатор подшипника водяного насоса | |
| 6 | 5***Е | Подшипник водяного насоса | |
| 6 | 5***9 | Подшипник шарико-роликовый радиальный специальный | |
| 6 | 6***0 | Подшипник шарико-роликовый радиальный | |
| 7 | 4***4 | Ступица водяного насоса | |
| 7 | 4***0 | Ступица водяного насоса | |
| 8 | 4***0 | Штуцер отопителя | |
| 9 | 2***2 | Шайба 6Л пружинная | |
| 9 | F***8 | Шайба 6 | |
| 10 | 2***8 | Болт М6-6gх40 | |
| 10 | F***8 | Болт М6-6gх40 | |
| 11 | 2***1 | Сальник водяного насоса | |
| 11 | 2***3 | Сальник насоса | |
| 11 | 2***1 | Сальник водяного насоса | |
| 12 | 4***4 | Крыльчатка водяного насоса в сборе | |
| 13 | 4***1 | Прокладка насоса | |
| 14 | 4***1 | Шпилька М8х1х57 | |
| 14 | 6***1 | Шпилька М8х1х57 | |
| 15 | 4***0 | Шпилька М8х1х47 | |
| 16 | 2***9 | Шпилька 2 | |
| 17 | 4***0 | Шпилька М8х1х54 | |
| 18 | 2***3 | Скоба крепления проводов | |
| 19 | 2***2 | Шайба 8Л пружинная | |
| 19 | F***9 | Шайба 8 | |
| 20 | 2***9 | Гайка М8х1–6Н | |
| 20 | F***9 | Гайка М8х1-6Н | |
| 21 | 4***6 | Штуцер | |
| 22 | 4***0 | Шланг бензопровода | |
| 22 | 4***1 | Шланг бензопровода | |
| 23 | 3***С | Хомут | |
| 23 | К***9 | Хомут червячный | |
| 23 | М***6 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
