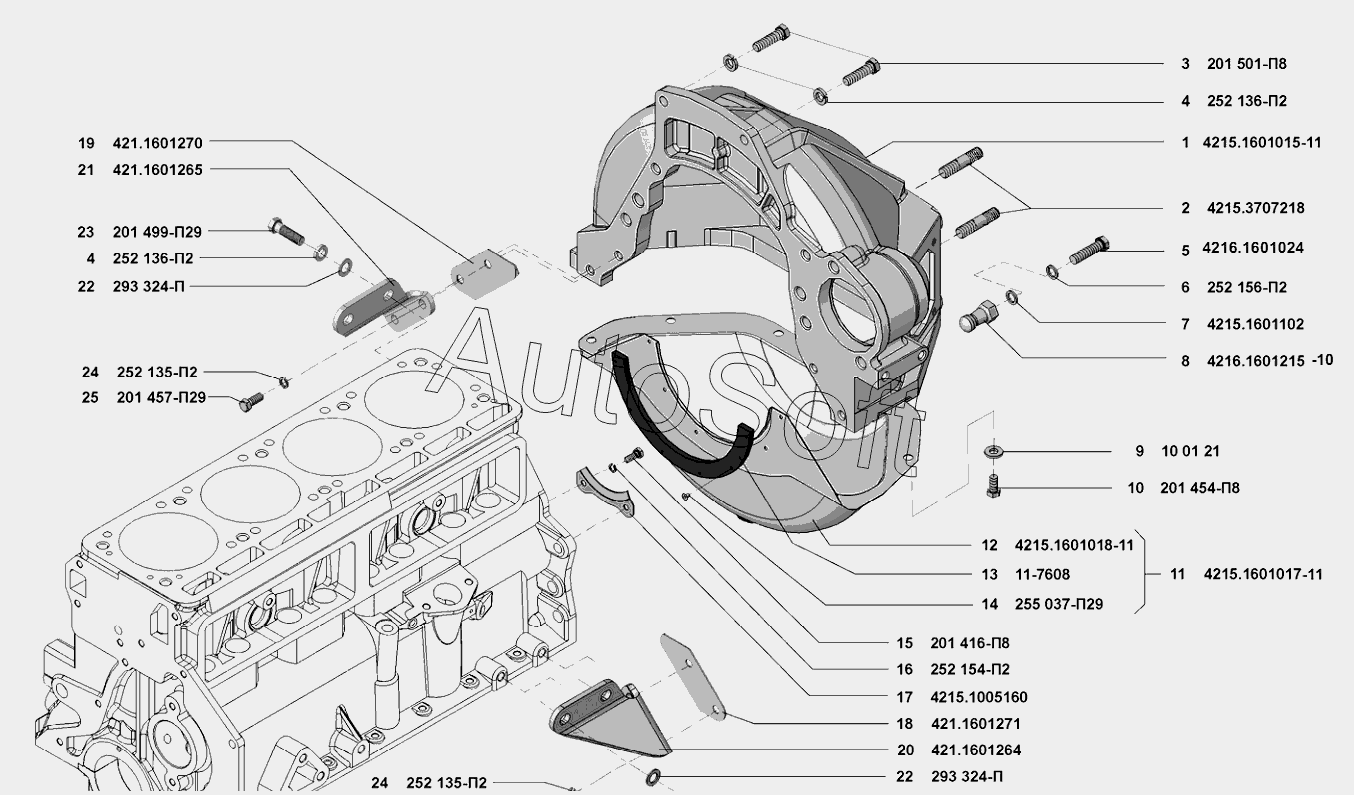

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3) (2011). Сцепление
13
25
24
24
23
22
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Картер сцепления, верхняя часть | |
| 2 | 4***8 | Шпилька М12х35 | |
| 3 | 2***8 | Болт М10-6gх35 | |
| 4 | 2***2 | Шайба 10 ОТ пружинная | |
| 5 | 4***4 | Болт М10х1х29 крепления шаровой опоры | |
| 6 | 2***2 | Шайба 10Л | |
| 7 | 4***2 | Шайба опоры сцепления | |
| 8 | 4***0 | Опора вилки подшипника выключения сцепления | |
| 9 | 1***1 | Шайба 8 | |
| 10 | 2***8 | Болт М8-6gх16 | |
| 11 | 4***1 | Картер сцепления нижняя часть в сборе | |
| 12 | 4***1 | Картер сцепления нижняя часть | |
| 13 | 1***8 | Уплотнение | |
| 14 | 2***9 | Заклепка 3,5х6 (459772064) | |
| 15 | 2***8 | Болт М6-6gх12 | |
| 16 | 2***2 | Шайба 6Л пружинная | |
| 17 | 4***0 | Держатель уплотнителя картера сцепления | |
| 18 | 4***1 | Держатель картера сцепления нижней части левый | |
| 19 | 4***0 | Держатель картера сцепления нижней части правый | |
| 20 | 4***4 | Усилитель кpепления каpтеpа сцепления левый | |
| 21 | 4***5 | Усилитель крепления каpтеpа сцепления правый | |
| 22 | 2***П | Шайба 11 специальная | |
| 23 | 2***8 | Болт М10-6gх30 | |
| 24 | 2***2 | Шайба 8Т пружинная | |
| 25 | 2***9 | Болт М8-6gх22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
