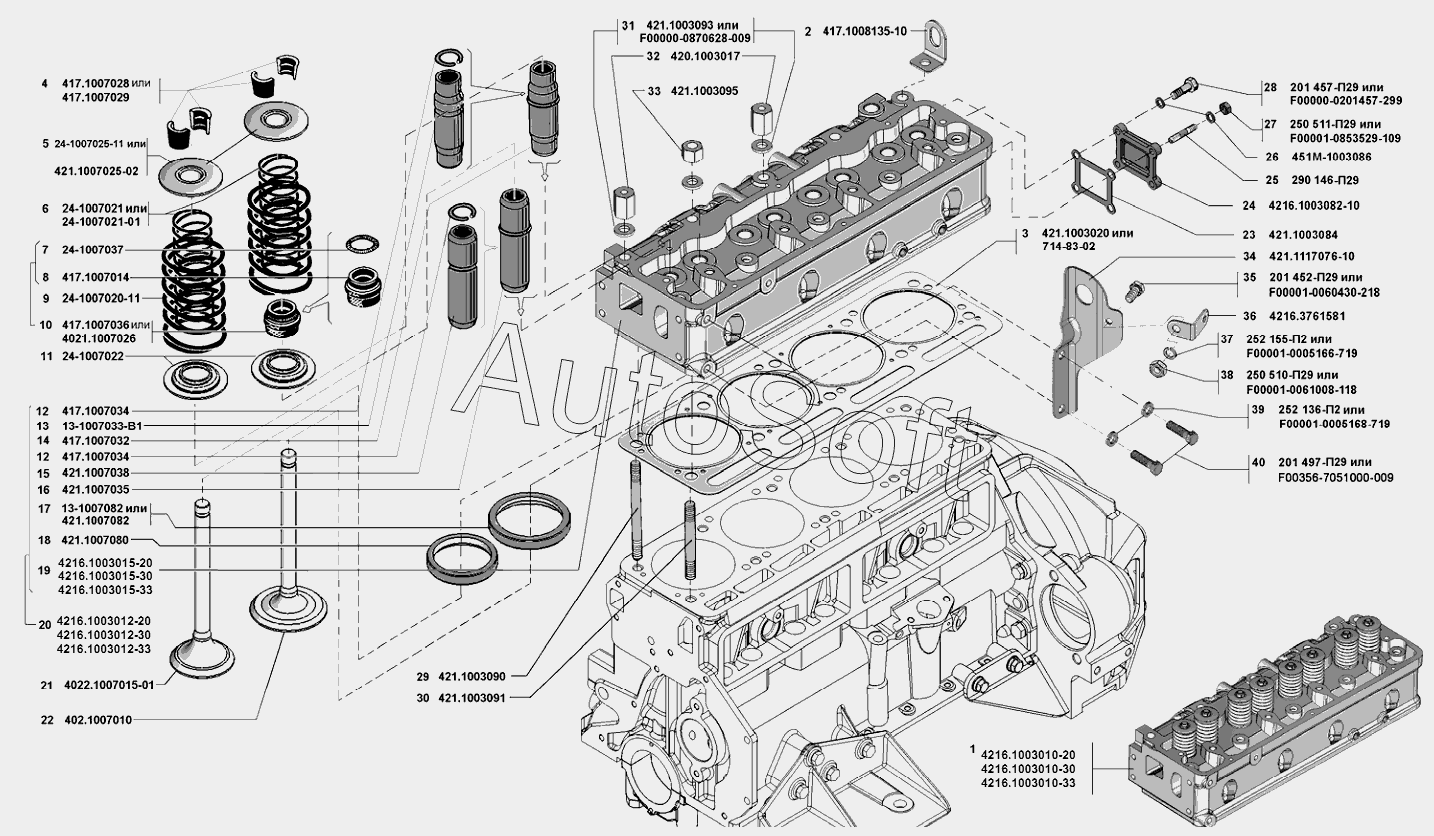

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3) (2011). Головка блока цилиндров с клапанами
1
1
1
1
1
2
3
3
3
4
4
4
5
5
5
5
5
6
6
6
7
8
9
9
9
10
10
10
11
12
12
13
14
15
16
17
17
17
18
19
19
19
19
19
20
20
20
20
20
21
22
23
24
25
26
27
27
27
28
28
28
29
30
31
31
31
32
33
34
35
35
35
36
37
37
37
38
38
38
39
39
39
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Головка цилиндров с клапанами в сборе | |
| 1 | 4***0 | Головка цилиндров с клапанами в сборе | |
| 1 | 4***3 | Головка цилиндров с клапанами в сборе | |
| 2 | 4***0 | Скоба для подъема двигателя | |
| 3 | 4***0 | Прокладка головки | |
| 3 | 7***2 | Прокладка головки цилиндров | |
| 4 | 4***8 | Сухарь клапана | |
| 4 | 4***9 | Сухарь клапана | |
| 5 | 2***1 | Тарелка пружины клапана | |
| 5 | 4***1 | Тарелка пружины клапана | |
| 5 | 4***2 | Таpелка пpужины клапана | |
| 6 | 2***1 | Пружина клапана внутренняя | |
| 6 | 2***1 | Пружина клапана внутренняя | |
| 7 | 2***7 | Пружина маслоотражательного колпачка клапана | |
| 8 | 4***4 | Колпачок маслоотражательный | |
| 9 | 2***1 | Пружина клапана наружная | |
| 9 | 2***2 | Пружина клапана наружная | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 11 | 2***2 | Шайба опорная пружины клапана | |
| 12 | 4***4 | Стопорное кольцо направляющей втулки впускного клапана | |
| 13 | 1***1 | Втулка направляющая впускного клапана | |
| 14 | 4***2 | Втулка направляющая впускного клапана в сборе | |
| 15 | 4***8 | Втулка направляющая выпускного клапана | |
| 16 | 4***5 | Втулка направляющая выпускного клапана в сборе | |
| 17 | 1***2 | Седло впускного клапана | |
| 17 | 4***2 | Седло вставное впускного клапана | |
| 18 | 4***0 | Седло выпускного клапана | |
| 19 | 4***0 | Головка цилиндров | |
| 19 | 4***0 | Головка цилиндров | |
| 19 | 4***3 | Головка цилиндров | |
| 20 | 4***0 | Головка цилиндров с седлами и втулками в сборе | |
| 20 | 4***0 | Головка цилиндров с седлами и втулками в сборе | |
| 20 | 4***3 | Головка цилиндров с седлами и втулками в сборе | |
| 21 | 4***1 | Клапан выпускной | |
| 22 | 4***0 | Клапан впускной | |
| 23 | 4***4 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 24 | 4***0 | Крышка отверстия водяной рубашки головки цилиндров | |
| 25 | 2***9 | Шпилька М8 | |
| 26 | 4***6 | Шайба 8,5 | |
| 27 | 2***9 | Гайка М8х1–6Н | |
| 27 | F***9 | Гайка М8х1-6Н | |
| 28 | 2***9 | Болт М8-6gх22 | |
| 28 | F***9 | Болт М8-6gх22 | |
| 29 | 4***0 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров | |
| 30 | 4***1 | Шпилька Сn М12х1,25х104 | |
| 31 | 4***3 | Шайба 12 крепления головки блока цилиндров | |
| 31 | F***9 | Шайба 12,2 крепления головки блока цилиндров | |
| 32 | 4***7 | Втулка датчика детонации | |
| 33 | 4***5 | Гайка М12х1,25 крепления головки блока цилиндров | |
| 34 | 4***0 | Скоба | |
| 35 | 2***9 | Болт М8х12 | |
| 35 | F***8 | Болт М8-6gх12 | |
| 36 | 4***1 | Угольник | |
| 37 | 2***2 | Шайба 8Л пружинная | |
| 37 | F***9 | Шайба 8 | |
| 38 | 2***9 | Гайка М8-6Н | |
| 38 | F***8 | Гайка М8-6Н | |
| 39 | 2***2 | Шайба 10.ОТ пружинная | |
| 39 | F***9 | Шайба 10 | |
| 40 | 2***9 | Болт М10-6gх25 | |
| 40 | F***9 | Болт М10-6gх25 |
