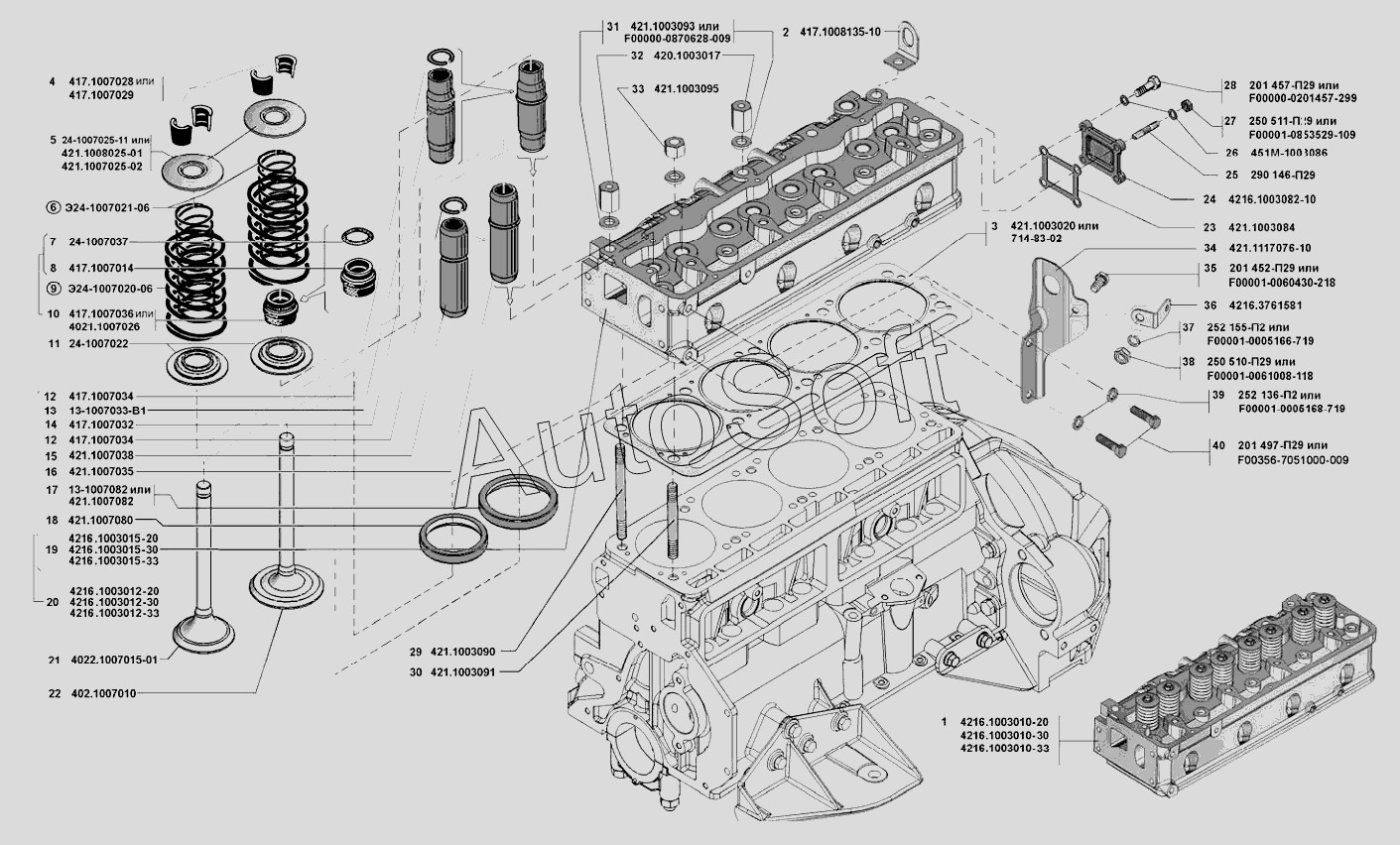

Каталог запасных частей к технике: УМЗ-4216-80 (Евро 3) (2012). Головка блока цилиндров с клапанами
31
20
21
22
23
24
25
26
27
27
28
28
29
30
31
20
32
33
34
35
35
36
37
37
38
38
39
39
40
40
10
1
1
2
3
3
4
4
5
5
5
6
7
8
9
1
10
11
12
12
13
14
15
16
17
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Головка цилиндров с клапанами в сборе | |
| 1 | 4***0 | Головка цилиндров с клапанами в сборе | |
| 1 | 4***3 | Головка цилиндров с клапанами в сборе | |
| 2 | 4***0 | Скоба для подъема двигателя | |
| 3 | 4***0 | Прокладка головки | |
| 3 | 7***2 | Прокладка головки цилиндров | |
| 4 | 4***8 | Сухарь клапана | |
| 4 | 4***9 | Сухарь клапана | |
| 5 | 2***1 | Тарелка пружины клапана | |
| 5 | 4***1 | Тарелка пружины клапана | |
| 5 | 4***2 | Таpелка пpужины клапана | |
| 6 | Э***6 | Пружина клапана | |
| 7 | 2***7 | Пружина маслоотражательного колпачка клапана | |
| 8 | 4***4 | Колпачок маслоотражательный | |
| 9 | Э***6 | Пружина клапана | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 11 | 2***2 | Шайба опорная пружины клапана | |
| 12 | 4***4 | Стопорное кольцо направляющей втулки впускного клапана | |
| 13 | 1***1 | Втулка направляющая впускного клапана | |
| 14 | 4***2 | Втулка направляющая впускного клапана в сборе | |
| 15 | 4***8 | Втулка направляющая выпускного клапана | |
| 16 | 4***5 | Втулка направляющая выпускного клапана в сборе | |
| 17 | 1***2 | Седло впускного клапана | |
| 17 | 4***2 | Седло вставное впускного клапана | |
| 18 | 4***0 | Седло выпускного клапана | |
| 19 | 4***0 | Головка цилиндров | |
| 19 | 4***0 | Головка цилиндров | |
| 19 | 4***3 | Головка цилиндров | |
| 20 | 4***0 | Головка цилиндров с седлами и втулками в сборе | |
| 20 | 4***0 | Головка цилиндров с седлами и втулками в сборе | |
| 20 | 4***3 | Головка цилиндров с седлами и втулками в сборе | |
| 21 | 4***1 | Клапан выпускной | |
| 22 | 4***0 | Клапан впускной | |
| 23 | 4***4 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 24 | 4***0 | Крышка отверстия водяной рубашки головки цилиндров | |
| 25 | 2***9 | Шпилька М8 | |
| 26 | 4***6 | Шайба 8,5 | |
| 27 | 2***9 | Гайка М8х1–6Н | |
| 27 | F***9 | Гайка М8х1-6Н | |
| 28 | 2***9 | Болт М8-6gх22 | |
| 28 | F***9 | Болт М8-6gх22 | |
| 29 | 4***0 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров | |
| 30 | 4***1 | Шпилька Сn М12х1,25х104 | |
| 31 | 4***3 | Шайба 12 крепления головки блока цилиндров | |
| 31 | F***9 | Шайба 12,2 крепления головки блока цилиндров | |
| 32 | 4***7 | Втулка датчика детонации | |
| 33 | 4***5 | Гайка М12х1,25 крепления головки блока цилиндров | |
| 34 | 4***0 | Скоба | |
| 35 | 2***9 | Болт М8х12 | |
| 35 | F***8 | Болт М8-6gх12 | |
| 36 | 4***1 | Угольник | |
| 37 | 2***2 | Шайба 8Л пружинная | |
| 37 | F***9 | Шайба 8 | |
| 38 | 2***9 | Гайка М8-6Н | |
| 38 | F***8 | Гайка М8-6Н | |
| 39 | 2***2 | Шайба 10.ОТ пружинная | |
| 39 | F***9 | Шайба 10 | |
| 40 | 2***9 | Болт М10-6gх25 | |
| 40 | F***9 | Болт М10-6gх25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
