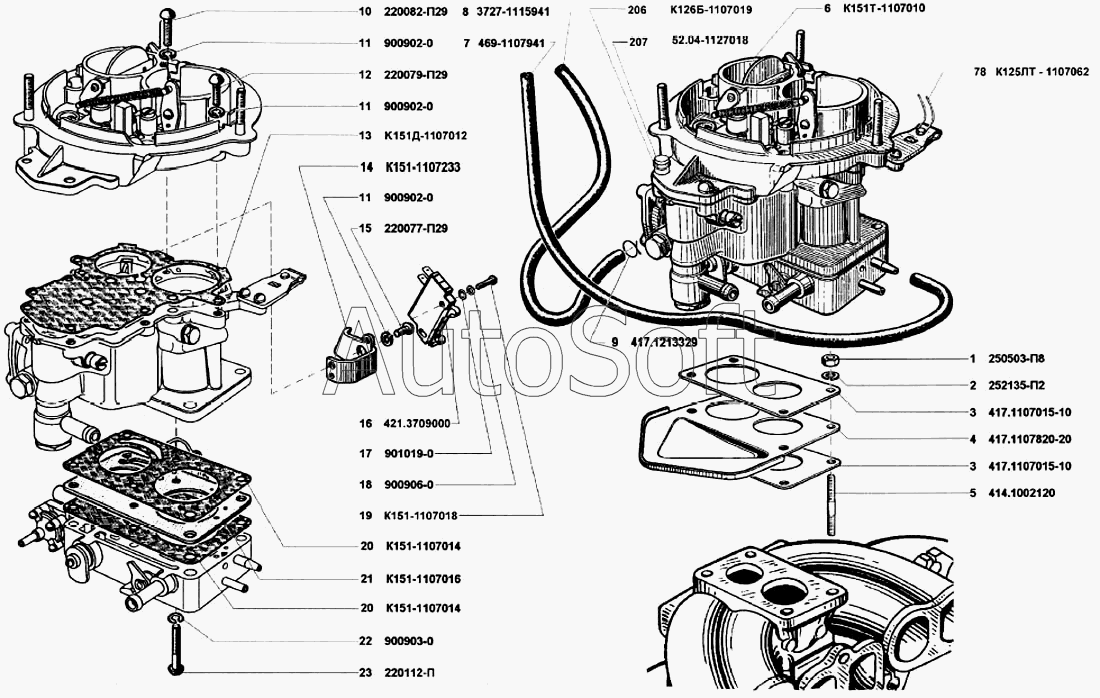

Каталог запасных частей к технике: УМЗ-4215 (2002). Карбюратор К151Т
14
78
207
206
23
22
21
20
20
19
18
17
16
15
1
13
12
11
11
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Гайка М8 | |
| 2 | 2***2 | Шайба 8Т пружинная | |
| 3 | 4***0 | Прокладка между карбюратором и впускной трубой | |
| 4 | 4***0 | Щиток предохранительный | |
| 5 | 4***0 | Шпилька М8х1х47 | |
| 6 | К***0 | Карбюратор в сборе (45 7170 8) | |
| 7 | 4***1 | Шланг | |
| 8 | 3***1 | Шланг | |
| 9 | 4***9 | Зажим | |
| 10 | 2***9 | Винт М5х20 | |
| 11 | 9***0 | Шайба 5 пружинная | |
| 12 | 2***9 | Винт М5х14 | |
| 13 | 4***5 | Прокладка | |
| 14 | К***3 | Кронштейн микропереключателя | |
| 15 | 2***9 | Винт М5х10 | |
| 16 | 4***0 | Микропереключатель | |
| 17 | 9***0 | Шайба 3,1х0,5 | |
| 18 | 9***0 | Шайба 3 пружинная | |
| 19 | К***8 | Винт М3х14 | |
| 20 | К***4 | Прокладка смесительной камеры | |
| 21 | К***1 | Прокладка | |
| 22 | 9***0 | Шайба 6 пружинная | |
| 23 | 2***2 | Винт М6х30 | |
| 78 | К***2 | Проволока | |
| 206 | К***9 | Шильдик | |
| 207 | 5***8 | Пломба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
