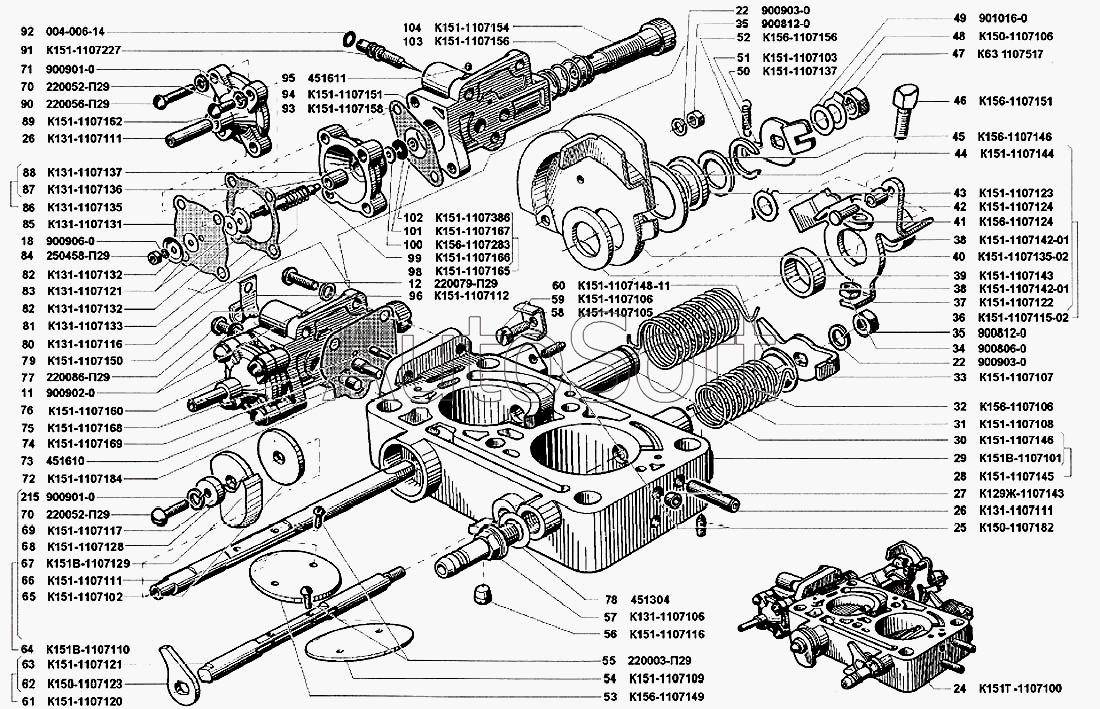

Каталог запасных частей к технике: УМЗ-4215 (2002). Карбюратор К151Т
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
98
99
100
101
102
103
104
12
215
11
18
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 9***0 | Шайба 5 пружинная | |
| 12 | 2***9 | Винт М5х14 | |
| 18 | 9***0 | Шайба 3 пружинная | |
| 22 | 9***0 | Шайба 6 пружинная | |
| 24 | К***0 | Корпус смесительных камер в сборе | |
| 25 | К***2 | Винт | |
| 26 | К***1 | Трубка | |
| 27 | К***3 | Заглушка | |
| 28 | К***5 | Корпус смесительных камер с втулкой в сборе | |
| 29 | К***1 | Корпус смесительных камер | |
| 30 | К***6 | Втулка | |
| 31 | К***8 | Пружина | |
| 32 | К***6 | Пружина | |
| 33 | К***7 | Рычаг | |
| 34 | 9***0 | Гайка М6х0,75 | |
| 35 | 9***0 | Гайка М6 | |
| 36 | К***2 | Привод в сборе | |
| 37 | К***2 | Рычаг | |
| 38 | К***1 | Втулка | |
| 39 | К***3 | Шайба | |
| 40 | К***2 | Сектор с поводком | |
| 41 | К***4 | Ось ролика | |
| 42 | К***4 | Ролик | |
| 43 | К***3 | Втулка | |
| 44 | К***4 | Шайба | |
| 45 | К***6 | Шайба | |
| 46 | К***1 | Винт | |
| 47 | К***7 | Гайка М8х1 | |
| 48 | К***6 | Шайба специальная | |
| 49 | 9***0 | Шайба 8,2х1 | |
| 50 | К***7 | Пружина | |
| 51 | К***3 | Рычаг | |
| 52 | К***6 | Кольцо | |
| 53 | К***9 | Заслонка дроссельная | |
| 54 | К***9 | Заслонка дроссельная | |
| 55 | 2***9 | Винт М3х8 | |
| 56 | К***6 | Заглушка | |
| 57 | К***6 | Штуцер | |
| 58 | К***5 | Скоба | |
| 59 | К***6 | Болт | |
| 60 | К***1 | Втулка | |
| 61 | К***0 | Валик с рычагом | |
| 62 | К***3 | Рычаг | |
| 63 | К***1 | Валик | |
| 64 | К***0 | Валик в сборе | |
| 65 | К***2 | Шайба | |
| 66 | К***1 | Валик | |
| 67 | К***9 | Кулачок с арматурой | |
| 68 | К***8 | Арматура | |
| 69 | К***7 | Втулка | |
| 70 | 2***9 | Винт М4х12 | |
| 71 | 9***0 | Шайба 4 пружинная | |
| 72 | К***4 | Прокладка | |
| 73 | 4***0 | Заглушка | |
| 74 | К***9 | Вытеснитель | |
| 75 | К***8 | Вытеснитель | |
| 76 | К***0 | Клапан экономайзера в сборе | |
| 77 | 2***9 | Винт М5х28 | |
| 78 | К***2 | Проволока | |
| 79 | К***0 | Экономайзер в сборе | |
| 80 | К***6 | Пружина | |
| 81 | К***3 | Прокладка | |
| 82 | К***2 | Шайба | |
| 83 | К***1 | Прокладка | |
| 84 | 2***9 | Гайка М3 | |
| 85 | К***1 | Диафрагма | |
| 86 | К***5 | Корпус клапана в сборе | |
| 87 | К***6 | Втулка | |
| 88 | К***7 | Корпус клапана | |
| 89 | К***2 | Крышка | |
| 90 | 2***9 | Винт М4х20 | |
| 91 | К***7 | Винт | |
| 92 | 0***4 | Кольцо | |
| 93 | К***8 | Прокладка | |
| 94 | К***1 | Корпус экономайзера | |
| 95 | 4***1 | Заглушка | |
| 96 | К***2 | Скоба | |
| 97 | К***Б | Жиклер | |
| 98 | К***5 | Шток в сборе | |
| 99 | К***6 | Шток клапана | |
| 100 | К***3 | Шайба | |
| 101 | К***7 | Шайба | |
| 102 | К***6 | Шайба | |
| 103 | К***6 | Пружина | |
| 104 | К***4 | Винт | |
| 105 | К***0 | Корпус поплавковой камеры в сборе | |
| 106 | К***1 | Корпус поплавковой камеры | |
| 107 | 4***5 | Прокладка | |
| 108 | К***1 | Пробка | |
| 109 | К***8 | Пружина | |
| 110 | К***0 | Диафрагма | |
| 111 | К***4 | Тарелка | |
| 112 | К***3 | Диафрагма | |
| 113 | К***2 | Чашка | |
| 114 | К***8 | Пружина | |
| 115 | К***1 | Колпачок | |
| 215 | 9***0 | Шайба 4 пружинная |
