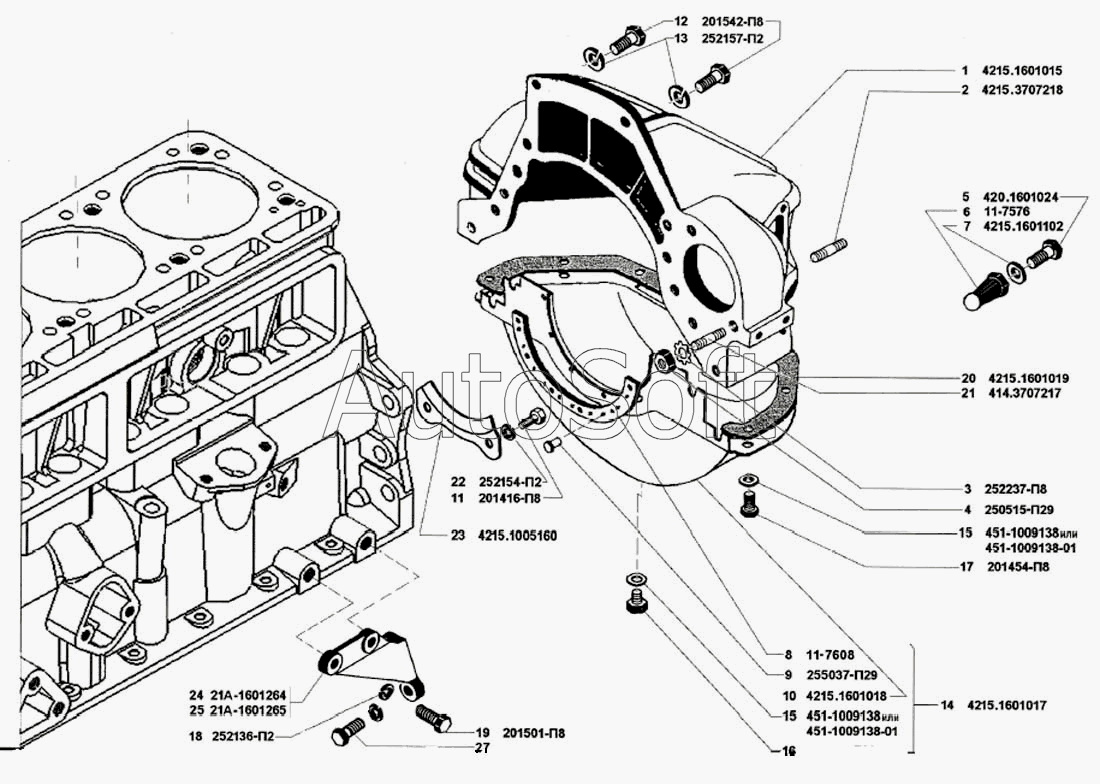

Каталог запасных частей к технике: УМЗ-4215 (2002). Сцепление
15
27
25
24
23
22
21
20
19
18
17
16
15
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Картер сцепления, верхняя часть | |
| 2 | 4***8 | Шпилька М12х35 | |
| 3 | 2***8 | Шайба 12 пружинная с наружными зубцами | |
| 4 | 2***9 | Гайка М12х1,25-6Н | |
| 5 | 4***4 | Болт М10х1,0х38 крепления опоры вилки | |
| 6 | 1***6 | Опора вилки подшипника выключения сцепления | |
| 7 | 4***2 | Шайба опоры сцепления | |
| 8 | 1***8 | Уплотнение | |
| 9 | 2***9 | Заклепка 3,5х6 (459772064) | |
| 10 | 4***8 | Картер сцепления - нижняя часть | |
| 11 | 2***8 | Болт М6-6gх12 | |
| 12 | 2***8 | Болт М12-6gх35 | |
| 13 | 2***2 | Шайба 12 Л пружинная | |
| 14 | 4***7 | Картер сцепления, нижняя часть в сборе | |
| 15 | 4***8 | Шайба 8,5 специальная | |
| 15 | 4***1 | Шайба 8,5 специальная | |
| 16 | 2***9 | Болт М8х12 | |
| 17 | 2***8 | Болт М8-6gх16 | |
| 18 | 2***2 | Шайба 10 ОТ пружинная | |
| 19 | 2***8 | Болт М10-6gх35 | |
| 20 | 4***9 | Прокладка картера сцепления | |
| 21 | 4***7 | Шпилька М12х1,25х25 | |
| 22 | 2***2 | Шайба 6Л пружинная | |
| 23 | 4***0 | Держатель уплотнителя картера сцепления | |
| 24 | 2***4 | Усилитель крепления картера сцепления правый | |
| 25 | 2***5 | Усилитель крепления картера сцепления левый | |
| 26 | 2***2 | Шайба 8Л пружинная | |
| 27 | 2***9 | Болт М8-6gх30 |
