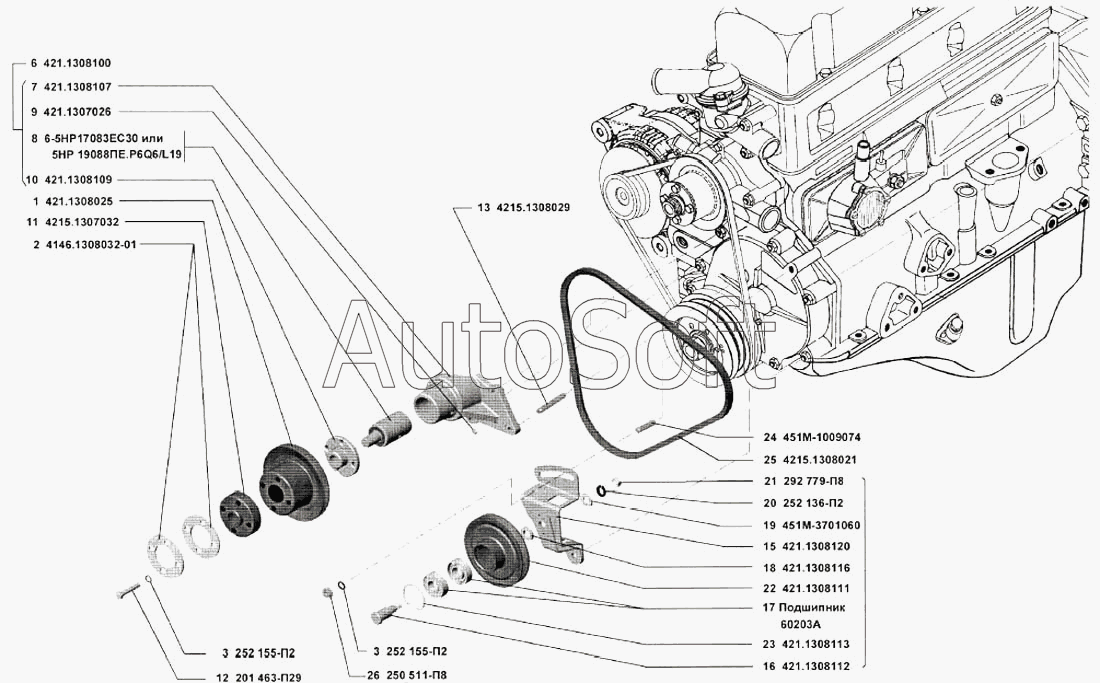

Каталог запасных частей к технике: УМЗ-4215 (2002). Привод водяного насоса
12
16
23
7
9
6
8
8
10
1
11
2
3
17
3
26
13
24
25
21
20
19
15
18
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Шкив водяного насоса | |
| 2 | 4***1 | Шайба вентилятора | |
| 3 | 2***2 | Шайба 8Л пружинная | |
| 3 | 2***2 | Шайба 8Л пружинная | |
| 6 | 4***0 | Ступица шкива вентилятора | |
| 7 | 4***7 | Фланец упорный | |
| 8 | 5***9 | Подшипник качения | |
| 8 | 6***0 | Подшипник шарико-роликовый радиальный | |
| 9 | 4***6 | Фиксатор подшипника водяного насоса | |
| 10 | 4***9 | Втулка | |
| 11 | 4***3 | Крыльчатка насоса в сборе | |
| 12 | 2***9 | Болт М8х38 | |
| 13 | 4***9 | Шкив привода вентилятора в сборе | |
| 15 | 4***0 | Опора натяжная | |
| 16 | 4***2 | Ролик | |
| 17 | 6***А | Подшипник | |
| 18 | 4***6 | Ось шкива | |
| 19 | 4***0 | Шайба 10,5 | |
| 20 | 2***2 | Шайба 10 ОТ пружинная | |
| 21 | 2***8 | Гайка М10х1 | |
| 22 | 4***1 | Шкив | |
| 23 | 4***3 | Ползун | |
| 24 | 4***4 | Шпилька М8х1х15 | |
| 25 | 4***1 | Ремень | |
| 26 | 2***8 | Гайка М8х1 |
