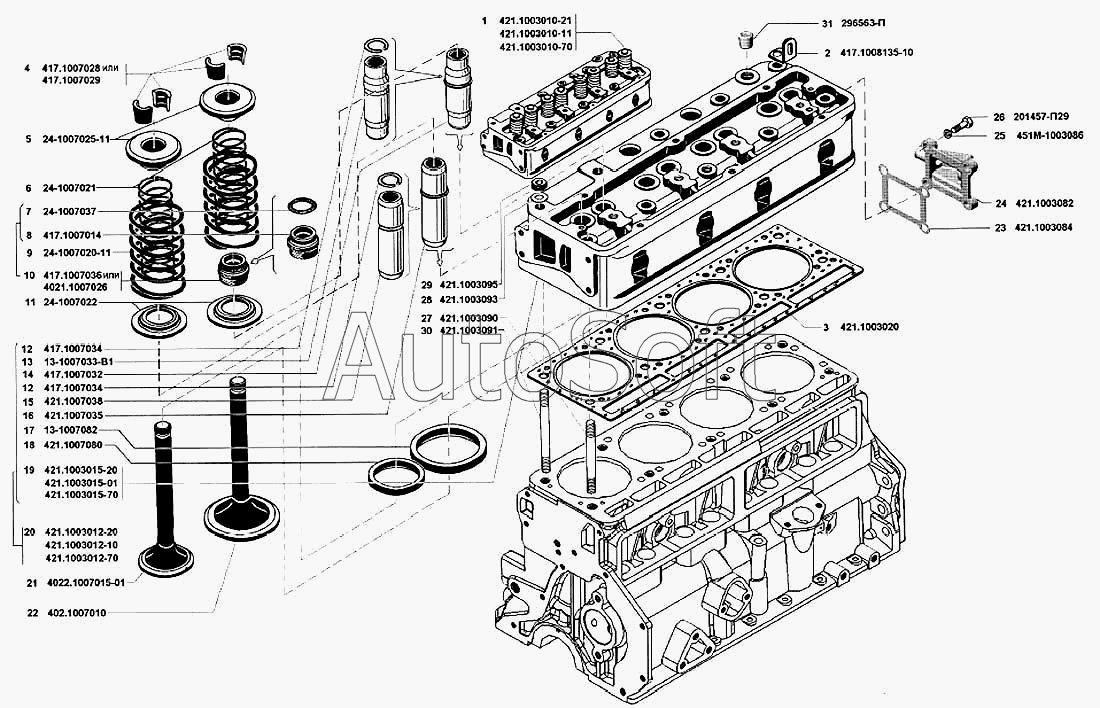

Каталог запасных частей к технике: УМЗ-4215 (2002). Головка блока цилиндров с клапанами
22
17
18
19
19
19
20
20
20
21
16
23
24
25
26
27
28
29
30
31
8
1
1
2
3
4
4
5
6
7
1
9
10
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Головка блока цилиндров с клапанами в сборе | |
| 1 | 4***1 | Головка блока цилиндров с клапанами в сборе | |
| 1 | 4***1 | Головка блока цилиндров с клапанами в сборе | |
| 2 | 4***0 | Скоба для подъема двигателя | |
| 3 | 4***0 | Прокладка головки | |
| 4 | 4***8 | Сухарь клапана | |
| 4 | 4***9 | Сухарь клапана | |
| 5 | 2***1 | Тарелка пружины клапана | |
| 6 | 2***1 | Пружина клапана внутренняя | |
| 7 | 2***7 | Пружина маслоотражательного колпачка клапана | |
| 8 | 4***4 | Колпачок маслоотражательный | |
| 9 | 2***1 | Пружина клапана наружная | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 10 | 4***6 | Колпачок маслоотражательный клапана в сборе | |
| 11 | 2***2 | Шайба опорная пружины клапана | |
| 12 | 4***4 | Стопорное кольцо направляющей втулки впускного клапана | |
| 13 | 1***1 | Втулка направляющая впускного клапана | |
| 14 | 4***2 | Втулка направляющая впускного клапана в сборе | |
| 15 | 4***8 | Втулка направляющая выпускного клапана | |
| 16 | 4***5 | Втулка направляющая выпускного клапана в сборе | |
| 17 | 1***2 | Седло впускного клапана | |
| 18 | 4***0 | Седло выпускного клапана | |
| 19 | 4***0 | Головка блока цилиндров | |
| 19 | 4***0 | Головка блока цилиндров | |
| 19 | 4***0 | Головка блока цилиндров | |
| 20 | 4***0 | Головка блока цилиндров с седлами и втулками в сборе | |
| 20 | 4***0 | Головка блока цилиндров с седлами и втулками в сборе | |
| 20 | 4***0 | Головка блока цилиндров с седлами и втулками в сборе | |
| 21 | 4***1 | Клапан выпускной | |
| 22 | 4***0 | Клапан впускной | |
| 23 | 4***4 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 24 | 4***2 | Крышка отверстия водяной рубашки головки блока цилиндров | |
| 25 | 4***6 | Шайба 8,5 | |
| 26 | 2***9 | Болт М8-6gх22 | |
| 27 | 4***0 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров | |
| 28 | 4***3 | Шайба 12 крепления головки блока цилиндров | |
| 29 | 4***5 | Гайка М12х1,25 крепления головки блока цилиндров | |
| 30 | 4***1 | Шпилька Сn М12х1,25х104 | |
| 31 | 2***П | Пробка КГ 3/8" |
