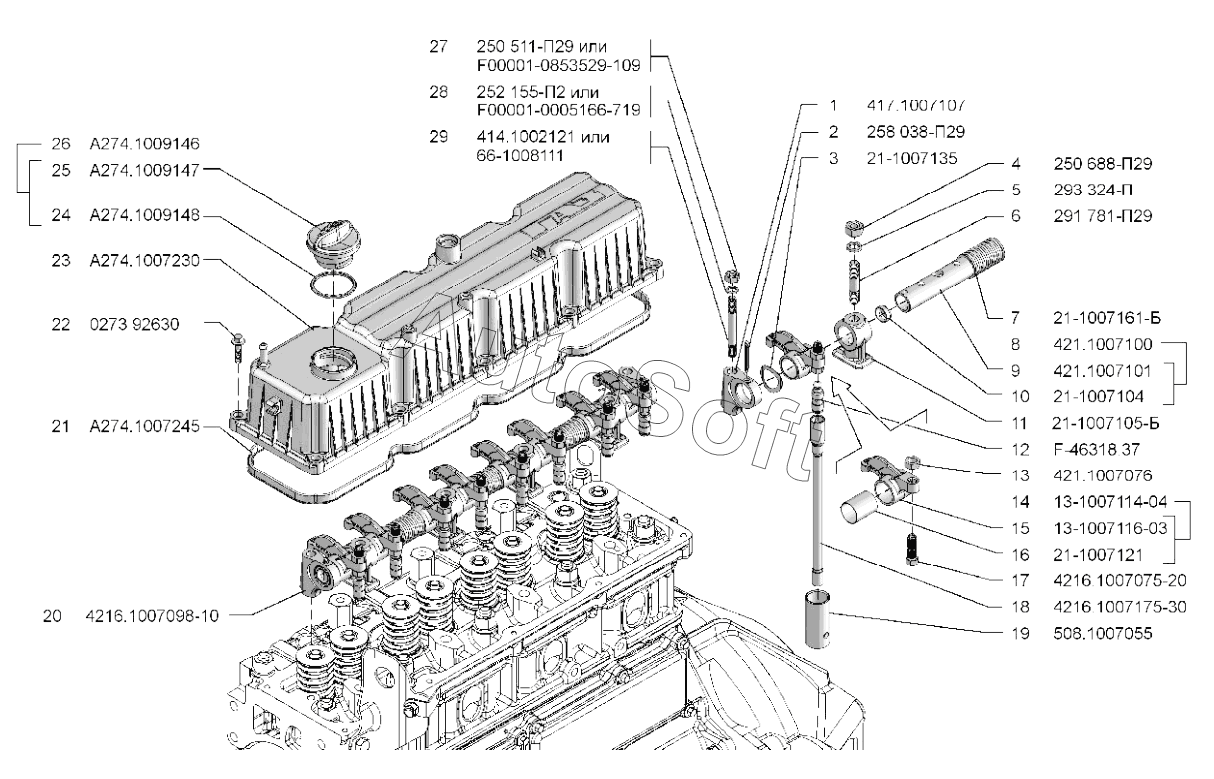

Каталог запасных частей к технике: УМЗ-А274 (2012). Штанги, толкатели, и крышка коромысел
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Стойка оси коромысел первая | |
| 2 | 2***9 | Шплинт | |
| 3 | 2***5 | Шайба пружинная оси коромысел | |
| 4 | 2***9 | Гайка | |
| 5 | 2***П | Шайба | |
| 6 | 2***9 | Шпилька | |
| 7 | 2***Б | Пружина распорная коромысел клапанов | |
| 8 | 4***0 | Ось коpомысел с заглушками в сбоpе | |
| 9 | 4***1 | Ось коpомысел клапанов | |
| 10 | 2***4 | Заглушка | |
| 11 | 2***Б | Стойка оси коромысел | |
| 12 | F***7 | Гидрокомпенсатор | |
| 13 | 4***6 | Гайка регулировочного винта толкателя клапана | |
| 14 | 1***4 | Коромысло клапана с втулкой в сборе | |
| 15 | 1***3 | Коромысло клапана | |
| 16 | 2***1 | Втулка коромысла | |
| 17 | 4***0 | Винт регулировочный клапана | |
| 18 | 4***0 | Штанга толкателя клапана в сборе | |
| 19 | 5***5 | Толкатель клапана | |
| 20 | 4***0 | Ось с коpомыслами и стойками в сбоpе | |
| 21 | А***5 | Прокладка крышки коромысел | |
| 22 | 0***0 | Болт | |
| 23 | А***0 | Крышка коромысел в сборе | |
| 24 | А***8 | Прокладка | |
| 25 | А***7 | Крышка | |
| 26 | А***6 | Крышка маслозаливного патрубка | |
| 27 | 2***9 | Гайка | |
| 27 | F***9 | Гайка М8х1-6Н | |
| 28 | 2***2 | Шайба | |
| 28 | F***8 | Шайба | |
| 29 | 4***1 | Шпилька М8х1х57 | |
| 29 | 6***1 | Шпилька М8х1х57 |
