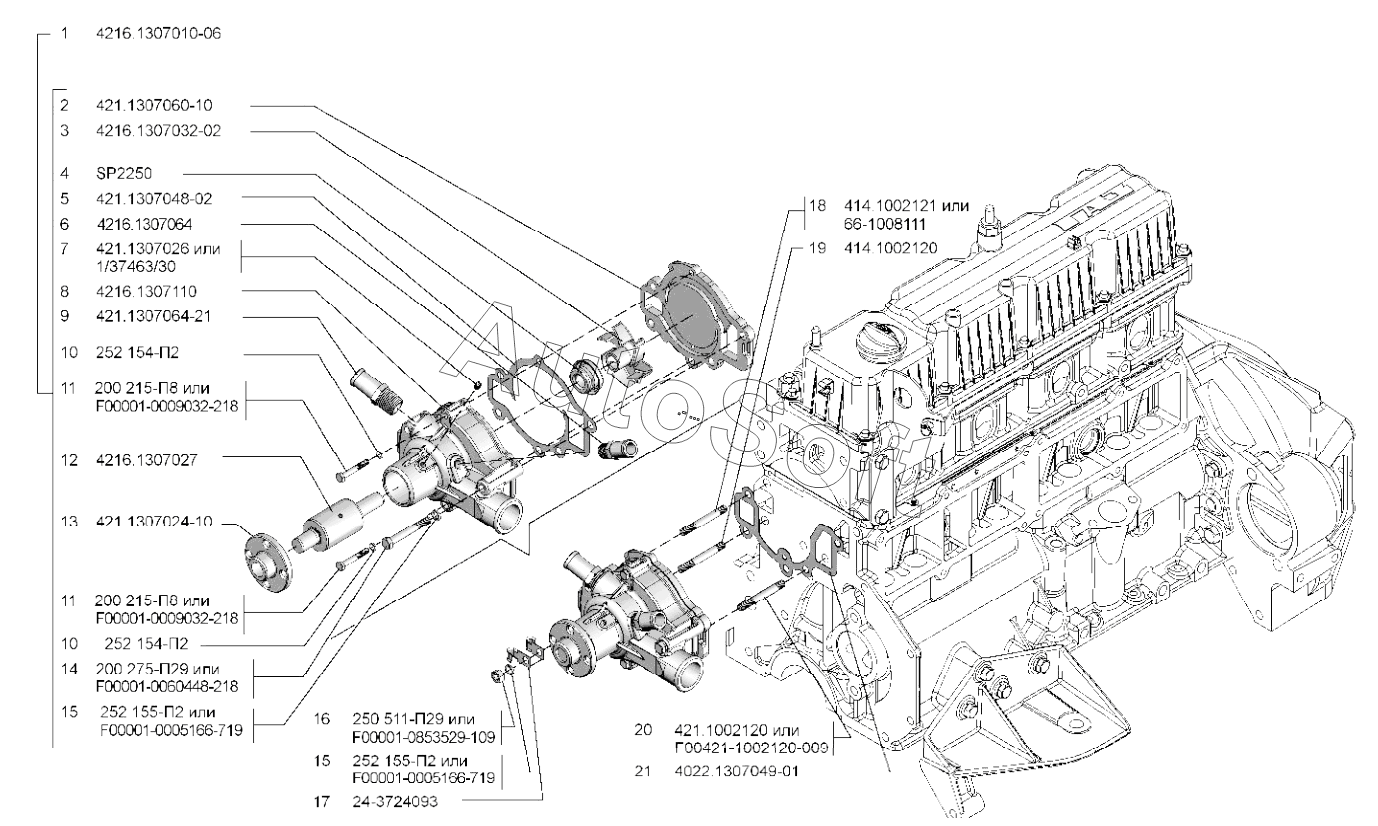

Каталог запасных частей к технике: УМЗ-А274 (2012). Насос водяной
13
21
20
20
19
18
18
17
16
16
15
15
15
15
14
14
1
12
11
11
11
11
10
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Насос водяной в сборе | |
| 2 | 4***0 | Крышка корпуса насоса | |
| 3 | 4***2 | Крыльчатка водяного насоса | |
| 4 | S***0 | Сальник водяного насоса | |
| 5 | 4***2 | Прокладка корпуса водяного насоса | |
| 6 | 4***4 | Штуцер отопителя | |
| 7 | 1***0 | Фиксатор подшипника водяного насоса | |
| 7 | 4***6 | Фиксатор подшипника водяного насоса | |
| 8 | 4***0 | Корпус водяного насоса со вставкой | |
| 9 | 4***1 | Штуцер отопителя | |
| 10 | 2***2 | Шайба 6Л пружинная | |
| 11 | 2***8 | Болт | |
| 11 | F***8 | Болт М6-6gх40 | |
| 12 | 4***7 | Подшипник водяного насоса | |
| 13 | 4***0 | Ступица водяного насоса | |
| 14 | 2***9 | Болт | |
| 14 | F***8 | Болт М8х80 | |
| 15 | 2***2 | Шайба | |
| 15 | F***9 | Шайба 8 | |
| 16 | 2***9 | Гайка М8х1–6Н | |
| 16 | F***9 | Гайка М8х1-6Н | |
| 17 | 2***3 | Скоба крепления проводов | |
| 18 | 4***1 | Шпилька М8х1х57 | |
| 18 | 6***1 | Шпилька М8х1х57 | |
| 19 | 4***0 | Шпилька М8х1х47 | |
| 20 | 4***0 | Шпилька М8х1х54 | |
| 20 | 4***1 | Шпилька | |
| 21 | 4***1 | Прокладка насоса |
