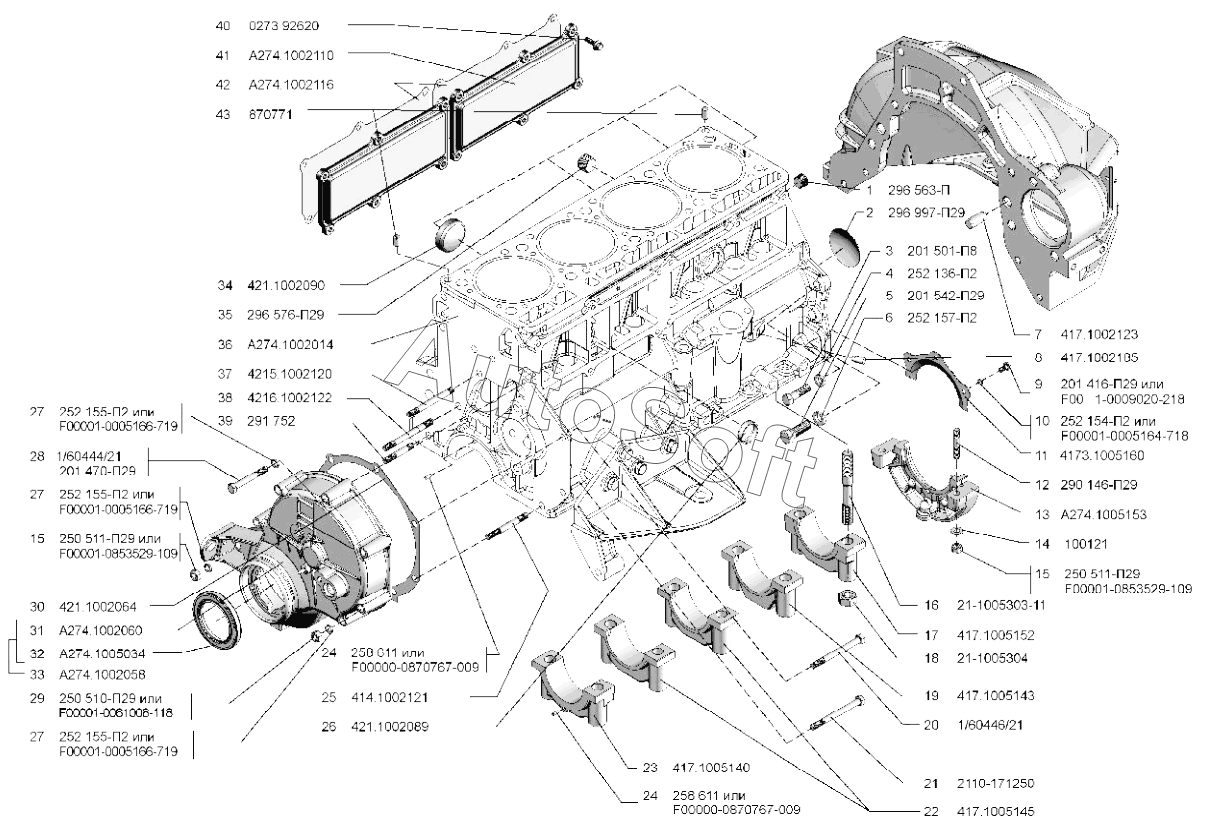

Каталог запасных частей к технике: УМЗ-А274 (2012). Блок цилиндров
32
24
24
24
24
25
26
27
27
27
27
27
27
28
28
29
29
30
31
23
33
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
9
10
10
11
1
13
14
15
15
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Пробка | |
| 2 | 2***9 | Заглушка | |
| 3 | 2***8 | Болт | |
| 4 | 2***2 | Шайба | |
| 5 | 2***9 | Болт | |
| 6 | 2***2 | Шайба | |
| 7 | 4***3 | Штифт D 13х28 | |
| 8 | 4***5 | Заглушка | |
| 9 | 2***9 | Болт | |
| 9 | F***8 | Болт М6-6gх12 | |
| 10 | 2***2 | Шайба 6Л пружинная | |
| 10 | F***8 | Шайба 6 | |
| 11 | 4***0 | Держатель манжеты коленчатого вала | |
| 12 | 2***9 | Шпилька | |
| 13 | A***3 | Крышка манжеты коленчатого вала | |
| 14 | 1***1 | Шайба 8 | |
| 15 | 2***9 | Гайка М8х1–6Н | |
| 15 | F***9 | Гайка М8х1-6Н | |
| 16 | 2***1 | Шпилька М14х1,5х75 | |
| 17 | 4***2 | Крышка заднего подшипника коленчатого вала | |
| 18 | 2***4 | Гайка М14х1,5 | |
| 19 | 4***3 | Крышка четвертого подшипника коленчатого вала | |
| 20 | 1***1 | Болт М8х70 крепления крышки распределительных шестерен | |
| 21 | 2***0 | Болт | |
| 22 | 4***5 | Крышка второго и третьего подшипников коленчатого вала | |
| 23 | 4***0 | Крышка переднего подшипника коленчатого вала | |
| 24 | 2***1 | Штифт | |
| 24 | F***9 | Штифт 4х10 | |
| 25 | 4***1 | Шпилька М8х1х57 | |
| 26 | 4***9 | Заглушка D 30 | |
| 27 | 2***2 | Шайба | |
| 27 | F***8 | Шайба | |
| 28 | 2***9 | Болт | |
| 28 | F***9 | Болт | |
| 29 | 2***9 | Гайка | |
| 29 | F***8 | Гайка М8-6Н | |
| 30 | 4***4 | Прокладка крышки распределительных шестерен | |
| 31 | А***0 | Крышка распределительных шестерен | |
| 32 | А***4 | Сальник передний коленчатого вала с пружиной в сборе | |
| 33 | А***8 | Крышка распределительных шестерен с манжетой в сборе | |
| 34 | 4***0 | Заглушка D 45 | |
| 35 | 2***9 | Пробка | |
| 36 | А***4 | Блок цилиндров с крышками и картером сцепления в сборе | |
| 37 | 4***0 | Шпилька М8х1х70 | |
| 38 | 4***2 | Шпилька М8х70 | |
| 39 | 2***2 | Шпилька | |
| 40 | 0***0 | Болт | |
| 41 | А***0 | Крышка коробки толкателей | |
| 42 | А***6 | Прокладка крышки толкателей | |
| 43 | 8***1 | Штифт |
