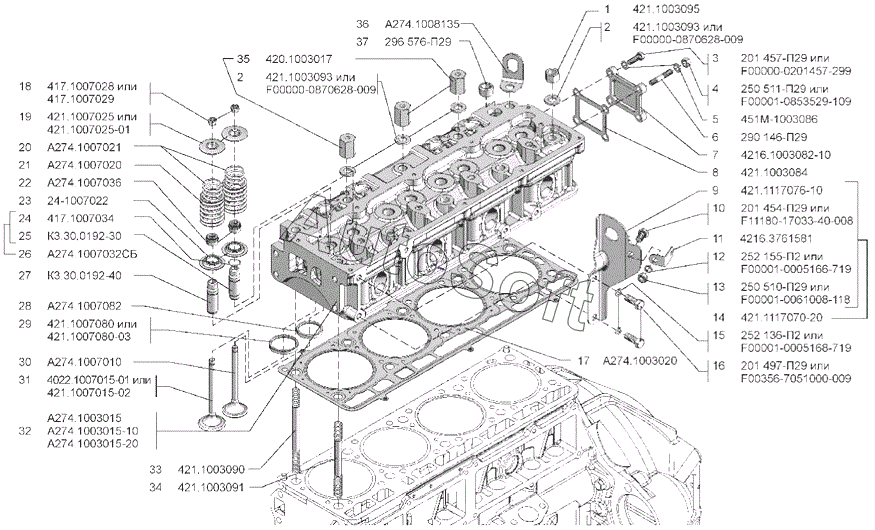

Каталог запасных частей к технике: УМЗ-А274. Головка блока цилиндров с клапанами
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Гайка М12х1,25 крепления головки блока цилиндров | |
| 2 | 4***3 | Шайба 12 крепления головки блока цилиндров | |
| 3 | 2***9 | Болт | |
| 4 | 2***9 | Гайка М8х1–6Н | |
| 5 | 4***6 | Шайба 8,5 | |
| 6 | 2***9 | Шпилька | |
| 7 | 4***0 | Крышка отверстия водяной рубашки головки цилиндров | |
| 8 | 4***4 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 9 | 4***0 | Скоба | |
| 10 | 2***9 | Болт | |
| 11 | 4***1 | Угольник | |
| 12 | 2***2 | Шайба | |
| 13 | 2***9 | Гайка | |
| 14 | 4***0 | Скоба передняя | |
| 15 | 2***2 | Шайба | |
| 16 | 2***9 | Болт | |
| 17 | А***0 | Прокладка головки цилиндров | |
| 18 | 4***8 | Сухарь клапана | |
| 19 | 4***5 | Тарелка пружины клапана | |
| 20 | А***1 | Пружина клапана внутренняя | |
| 21 | А***0 | Пружина клапана наружная | |
| 22 | А***6 | Колпачок маслоотpажательный в сборе | |
| 23 | 2***2 | Шайба опорная пружины клапана | |
| 24 | 4***4 | Стопорное кольцо направляющей втулки впускного клапана | |
| 25 | К***0 | Втулка направляющая впускного клапана | |
| 26 | А***Б | Втулка направляющая впускного клапана в сборе | |
| 27 | К***0 | Втулка направляющая выпускного клапана | |
| 28 | А***2 | Седло выпускного клапана | |
| 29 | 1***0 | Седло впускного клапана | |
| 30 | А***0 | Клапан выпускной | |
| 31 | 4***1 | Клапан выпускной | |
| 32 | А***5 | Головка цилиндров | |
| 33 | 4***0 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров | |
| 34 | 4***1 | Шпилька Сn М12х1,25х104 | |
| 35 | 4***7 | Втулка датчика детонации | |
| 36 | А***5 | Скоба для подъема двигателя | |
| 37 | 2***9 | Пробка |
