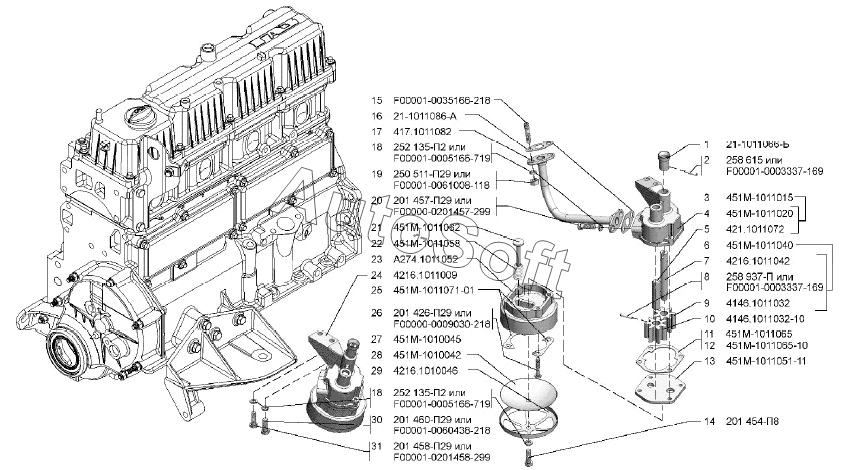

Каталог запасных частей к технике: УМЗ-А275. Маслоприемник и масляный насос
25
18
18
19
19
20
20
21
22
23
24
18
18
26
26
27
28
29
30
30
31
31
9
2
2
3
4
5
6
7
8
8
1
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | Втулка валика масляного насоса | |
| 2 | 2***5 | Штифт 4х20 крепления втулки валика | |
| 2 | F***9 | Штифт 4х20 крепления втулки валика | |
| 3 | 4***5 | Корпус в сборе | |
| 4 | 4***0 | Корпус | |
| 5 | 4***2 | Ось ведомой шестерни масляного насоса | |
| 6 | 4***0 | Валик с шестерней в сборе | |
| 7 | 4***2 | Валик масляного насоса | |
| 8 | 2***П | Штифт 4х22 | |
| 8 | F***9 | Штифт 4х20 крепления втулки валика | |
| 9 | 4***2 | Шестерня | |
| 10 | 4***0 | Шестерня | |
| 11 | 4***5 | Прокладка крышки масляного насоса | |
| 12 | 4***0 | Прокладка крышки масляного насоса | |
| 13 | 4***1 | Пластина | |
| 14 | 2***8 | Болт М8-6gх16 | |
| 15 | F***8 | Шпилька М8х16 | |
| 16 | 2***А | Прокладка фланца нагнетательной трубки | |
| 17 | 4***2 | Трубка нагнетательная масляного насоса | |
| 18 | 2***2 | Шайба 8Т пружинная | |
| 18 | F***9 | Шайба 8 | |
| 19 | 2***9 | Гайка М8-6Н | |
| 19 | F***8 | Гайка | |
| 20 | 2***9 | Болт М8-6gх22 | |
| 20 | F***9 | Болт М8-6gх22 | |
| 21 | 4***2 | Клапан редукционный масляного насоса | |
| 22 | 4***8 | Пружина редукционного клапана | |
| 23 | А***2 | Крышка масляного насоса | |
| 24 | 4***9 | Насос масляный с маслоприемником в сборе | |
| 25 | 4***1 | Пластина стопорная к насосу масляному | |
| 26 | 2***9 | Болт М6-6gх35 | |
| 26 | F***8 | Болт | |
| 27 | 4***5 | Сетка с каркасом | |
| 28 | 4***2 | Сетка маслоприемника | |
| 29 | 4***6 | Каркас сетки маслоприемника | |
| 30 | 2***9 | Болт М8-6gх30 | |
| 30 | F***8 | Болт М8-6gх30 | |
| 31 | 2***9 | Болт М8-6gх25 | |
| 31 | F***9 | Болт М8-6gх25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
