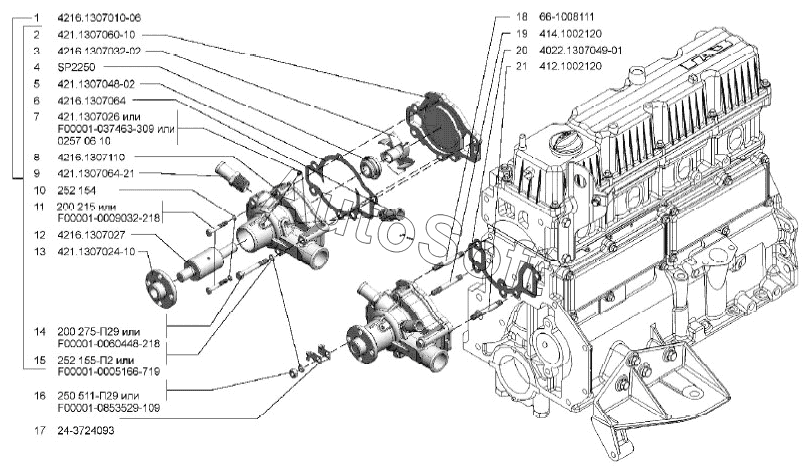

Каталог запасных частей к технике: УМЗ-А275. Насос водяной
1
2
3
4
5
6
7
7
7
8
9
10
11
11
12
13
14
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Насос водяной в сборе | |
| 2 | 4***0 | Крышка корпуса насоса | |
| 3 | 4***2 | Крыльчатка водяного насоса | |
| 4 | S***0 | Сальник водяного насоса | |
| 5 | 4***2 | Прокладка корпуса водяного насоса | |
| 6 | 4***4 | Штуцер отопителя | |
| 7 | 0***0 | Фиксатор подшипника водяного насоса | |
| 7 | 4***6 | Фиксатор подшипника водяного насоса | |
| 7 | F***9 | Фиксатор подшипника водяного насоса | |
| 8 | 4***0 | Корпус водяного насоса со вставкой | |
| 9 | 4***1 | Штуцер отопителя | |
| 10 | 2***4 | Шайба 6Л пружинная | |
| 11 | 2***5 | Болт М6-6gx40 | |
| 11 | F***8 | Болт М6-6gх40 | |
| 12 | 4***7 | Подшипник водяного насоса | |
| 13 | 4***0 | Ступица водяного насоса | |
| 14 | 2***9 | Болт М8х80 | |
| 14 | F***8 | Болт М8х80 | |
| 15 | 2***2 | Шайба 8Л пружинная | |
| 15 | F***9 | Шайба | |
| 16 | 2***9 | Гайка М8х1–6Н | |
| 16 | ***9 | Гайка | |
| 17 | 2***3 | Скоба крепления проводов | |
| 18 | 6***1 | Шпилька М8х1х57 | |
| 19 | F***9 | Шпилька | |
| 20 | 4***1 | Прокладка насоса | |
| 21 | 4***0 | Шпилька М8х1х54 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
