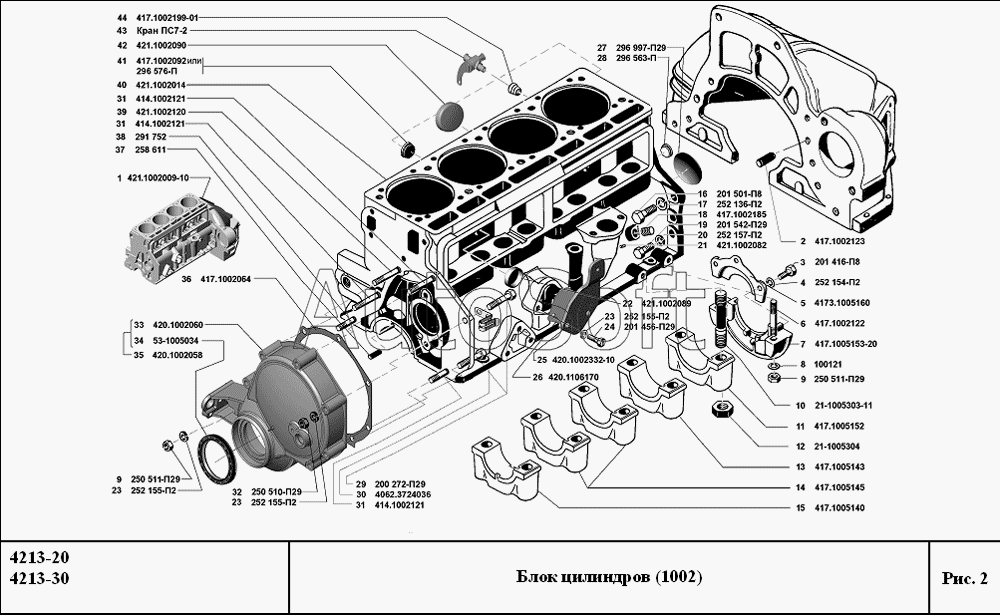

Каталог запасных частей к технике: УМЗ-4213, 420 (2007). Блок цилиндров двигателей 4213-20, 4213-30
34
24
25
26
27
28
29
30
31
31
31
32
33
23
23
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Блок цилиндpов с кpышками и картером сцепления в сбоpе | |
| 2 | 4***3 | Штифт D 13х28 | |
| 3 | 2***8 | Болт М6-6gх12 | |
| 4 | 2***2 | Шайба 6Л пружинная | |
| 5 | 4***0 | Держатель манжеты коленчатого вала | |
| 6 | 4***2 | Шпилька М8х32 | |
| 7 | 4***0 | Крышка манжеты коленчатого вала | |
| 8 | 1***1 | Шайба 8 | |
| 9 | 2***9 | Гайка М8х1–6Н | |
| 10 | 2***1 | Шпилька М14х1,5х75 | |
| 11 | 4***2 | Крышка заднего подшипника коленчатого вала | |
| 12 | 2***4 | Гайка М14х1,5 | |
| 13 | 4***3 | Крышка четвертого подшипника коленчатого вала | |
| 14 | 4***5 | Крышка второго и третьего подшипников коленчатого вала | |
| 15 | 4***0 | Крышка переднего подшипника коленчатого вала | |
| 16 | 2***8 | Болт М10-6gх35 | |
| 17 | 2***2 | Шайба 10 ОТ пружинная | |
| 18 | 4***5 | Заглушка | |
| 19 | 2***9 | Болт М12-6gх35 | |
| 20 | 2***2 | Шайба 12 Л пружинная | |
| 21 | 4***2 | Заглушка | |
| 22 | 4***9 | Заглушка D 30 | |
| 23 | 2***2 | Шайба 8Л пружинная | |
| 24 | 2***9 | Болт М8-6gх20 | |
| 25 | 4***0 | Крышка люка привода бензинового насоса | |
| 26 | 4***0 | Прокладка крышки люка привода бензинового насоса | |
| 27 | 2***9 | Заглушка 055 | |
| 28 | 2***П | Пробка КГ 3/8" | |
| 29 | 2***9 | Болт М8х65 | |
| 30 | 4***6 | Держатель колодки | |
| 31 | 4***1 | Шпилька М8х1х57 | |
| 32 | 2***9 | Гайка М8-6Н | |
| 33 | 4***0 | Крышка распределительных шестерен | |
| 34 | 5***4 | Сальник передний коленчатого вала с пружиной в сборе | |
| 35 | 4***8 | Крышка распределительных шестерен с манжетой в сборе | |
| 36 | 4***4 | Прокладка крышки распределительных шестерен | |
| 37 | 2***1 | Штифт 4х10 | |
| 38 | 2***2 | Шпилька 2-М8х (1,25-Сn)/ (1-4h)х38 | |
| 39 | 4***0 | Шпилька М8х1х54 | |
| 40 | 4***4 | Блок цилиндров | |
| 41 | 4***2 | Пробка КГ 1/2" | |
| 42 | 4***0 | Заглушка D 45 | |
| 43 | К***2 | Кран ПС7-2 сливной | |
| 44 | 4***1 | Штуцер переходной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
