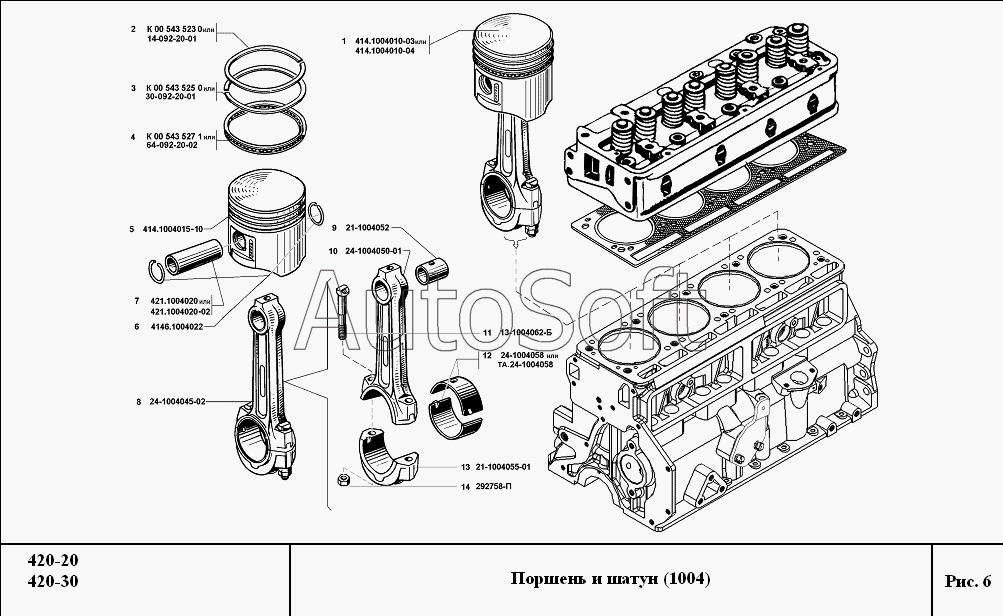

Каталог запасных частей к технике: УМЗ-4213, 420 (2007). Поршень и шатун двигателей 420-20, 420-30
1
2
2
2
3
3
3
4
4
4
4
5
5
6
7
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Поpшень и шатун в сбоpе | |
| 2 | 1***1 | Поршневое кольцо (BUZULUK) | |
| 2 | 2***0 | Кольцо поршневое компрессионное верхнее, увеличенное на 0,5 мм d92,50 (ЗМЗ) | |
| 2 | К***0 | Кольцо компрессионное верхнее Тип 001 92/84,3х2 (GOETZE) | |
| 3 | 3***1 | Поршневое кольцо (BUZULUK) | |
| 3 | 5***Р | Кольцо поршневое компрессионное нижнее, увеличенное на 0,5 мм d92,50 (ЗМЗ) | |
| 3 | К***0 | Кольцо компрессионное нижнее Тип 005 92/84,3х2 (GOETZE) | |
| 4 | 5***Р | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм d92,50 (ЗМЗ) | |
| 4 | 6***2 | Поршневое кольцо (BUZULUK) | |
| 4 | К***1 | Кольцо маслосъемное в сборе Тип 231 92/83х5 (GOETZE) | |
| 4 | С***1 | Кольцо маслосъемное, увеличенное на 0,5 мм d92,50 (СТАКОЛ) | |
| 5 | 4***0 | Поршень d92 (стандартный) | |
| 5 | 4***Р | Поршень d92,5 | |
| 6 | 4***2 | Кольцо стопорное поршневого пальца | |
| 7 | 4***0 | Палец поршневой D 25,00 (стандартный) | |
| 7 | 4***2 | Палец поpшневой d25,00 (стандаpтный) | |
| 8 | 2***2 | Шатун в сбоpе | |
| 9 | 2***2 | Втулка шатуна | |
| 10 | 2***1 | Шатун | |
| 11 | 1***Б | Болт крепления крышки шатуна | |
| 12 | 2***8 | Вкладыш шатуна D 58,00 | |
| 12 | В***4 | Комплект шатунных вкладышей D 58,00 | |
| 12 | В***Р | Комплект шатунных вкладышей D 57,95 | |
| 12 | В***Р | Комплект шатунных вкладышей D 57,75 | |
| 12 | В***Р | Комплект шатунных вкладышей D 57,50 | |
| 12 | В***Р | Комплект шатунных вкладышей D 57,25 | |
| 12 | В***Р | Комплект шатунных вкладышей D 57,00 | |
| 12 | В***Р | Комплект шатунных вкладышей D 56,75 | |
| 12 | В***Р | Комплект шатунных вкладышей D 56,50 | |
| 12 | Т***8 | Вкладыш шатуна D 58,00 | |
| 13 | 2***1 | Крышка шатуна | |
| 14 | 2***П | Гайка Сn М10х1 болта крышки шатуна |
